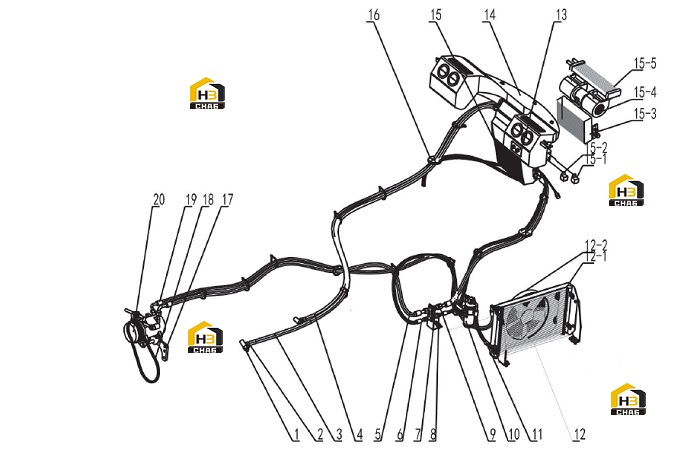

Система кондиционирования воздуха (sc11cb220g2b1)

← Панель приборная Система кондиционирования воздуха (6cta8.3) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Valve

Каталожный номер:12C0062

Комплект:2

Примечание:NPT3/8

№ на схеме:2

Наименование:Clamping band

Каталожный номер:24B0005

Комплект:4

Примечание:

№ на схеме:3

Наименование:Hose

Каталожный номер:56C0802

Комплект:1

Примечание:3.6m

№ на схеме:4

Наименование:Hose

Каталожный номер:56C0802

Комплект:1

Примечание:3.6m

№ на схеме:5

Наименование:Hose

Каталожный номер:56C0920

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose

Каталожный номер:56C0922

Комплект:1

Примечание:

№ на схеме:7

Наименование:Quick joint

Каталожный номер:56C0508

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hose

Каталожный номер:56C0921

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hose

Каталожный номер:56C0919

Комплект:1

Примечание:

№ на схеме:10

Наименование:Reservoir

Каталожный номер:56C0120

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose

Каталожный номер:56C0882

Комплект:1

Примечание:0.7m

№ на схеме:12

Наименование:Condenser

Каталожный номер:56C0119

Комплект:1

Примечание:

№ на схеме:12-1

Наименование:Condenser core

Каталожный номер:56C0699

Комплект:1

Примечание:

№ на схеме:12-2

Наименование:Condenser fan

Каталожный номер:56C0987

Комплект:1

Примечание:

№ на схеме:13

Наименование:Control panel

Каталожный номер:10A1176

Комплект:1

Примечание:

№ на схеме:14

Наименование:Air ducting

Каталожный номер:56C0818

Комплект:1

Примечание:

№ на схеме:15-5

Наименование:Heater cores

Каталожный номер:56C0985

Комплект:1

Примечание:

№ на схеме:15-4

Наименование:Evaporator Fan

Каталожный номер:56C0984

Комплект:1

Примечание:

№ на схеме:15-3

Наименование:Evaporator core body

Каталожный номер:56C0983

Комплект:1

Примечание:

№ на схеме:15-2

Наименование:Relay

Каталожный номер:41B0080

Комплект:1

Примечание:

№ на схеме:15-1

Наименование:Power relay

Каталожный номер:41B0079

Комплект:1

Примечание:

№ на схеме:15

Наименование:Evaporator

Каталожный номер:56C0819

Комплект:1

Примечание:

№ на схеме:16

Наименование:Rubber

Каталожный номер:85A0844

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bracket

Каталожный номер:36C0009

Комплект:1

Примечание:

№ на схеме:18

Наименование:Belt

Каталожный номер:56C0076

Комплект:1

Примечание:A17-420

№ на схеме:19

Наименование:Hose

Каталожный номер:56C0889

Комплект:1

Примечание:

№ на схеме:20

Наименование:Compressor

Каталожный номер:56C0130

Комплект:1

Примечание:
