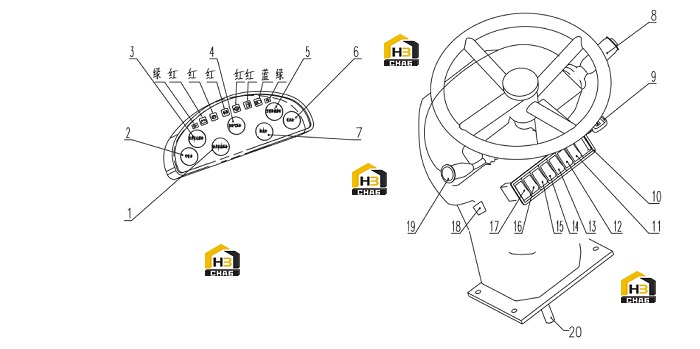

Панель приборная

← Система электрическая (sc11cb220g2b1) Система кондиционирования воздуха (sc11cb220g2b1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Engine Pressure Meter

Каталожный номер:45B0025

Комплект:1

Примечание:

№ на схеме:2

Наименование:Service Meter

Каталожный номер:45B0026

Комплект:1

Примечание:

№ на схеме:3

Наименование:Eng.Coolant Temp Meter

Каталожный номер:45B0024

Комплект:1

Примечание:

№ на схеме:4

Наименование:Air Pressure Meter

Каталожный номер:45B0022

Комплект:1

Примечание:

№ на схеме:5

Наименование:Torque Conv Temp Meter

Каталожный номер:45B0048

Комплект:1

Примечание:

№ на схеме:6

Наименование:Voltage Meter

Каталожный номер:45B0047

Комплект:1

Примечание:

№ на схеме:7

Наименование:Fuel Meter

Каталожный номер:45B0140

Комплект:1

Примечание:

№ на схеме:8

Наименование:Switch As.

Каталожный номер:44B0381

Комплект:1

Примечание:

№ на схеме:9

Наименование:Electric lock

Каталожный номер:44B0103

Комплект:1

Примечание:JK412

№ на схеме:10

Наименование:Switch plate

Каталожный номер:44B0373

Комплект:1

Примечание:

№ на схеме:11

Наименование:Emergency Switch

Каталожный номер:44B0033

Комплект:1

Примечание:JK938-157

№ на схеме:12

Наименование:Wiper Switch

Каталожный номер:44B0283

Комплект:1

Примечание:JK938-092

№ на схеме:13

Наименование:Engine off Switch

Каталожный номер:44B0233

Комплект:1

Примечание:JK938-199

№ на схеме:14

Наименование:Rear Working Switch

Каталожный номер:44B0372

Комплект:1

Примечание:JK938-157

№ на схеме:15

Наименование:Cab/Front Working Lamp Switch

Каталожный номер:44B0238

Комплект:1

Примечание:JK938-092

№ на схеме:16

Наименование:Washer Switch

Каталожный номер:44B0237

Комплект:1

Примечание:JK938-057

№ на схеме:17

Наименование:Attention Lamp Switch

Каталожный номер:44B0075

Комплект:1

Примечание:JK938-092

№ на схеме:18

Наименование:Power supply socket

Каталожный номер:46B0312

Комплект:1

Примечание:

№ на схеме:19

Наименование:Joy Stick

Каталожный номер:24C0041

Комплект:1

Примечание:

№ на схеме:20-10

Наименование:Fuse

Каталожный номер:47B0830

Комплект:1

Примечание:30A

№ на схеме:20-9

Наименование:Fuse

Каталожный номер:47B0829

Комплект:3

Примечание:20A

№ на схеме:20-8

Наименование:Fuse

Каталожный номер:47B0304

Комплект:1

Примечание:15A

№ на схеме:20-7

Наименование:Fuse

Каталожный номер:47B0828

Комплект:7

Примечание:10A

№ на схеме:20-6

Наименование:Fuse

Каталожный номер:47B0303

Комплект:1

Примечание:5A

№ на схеме:20-5

Наименование:Diode

Каталожный номер:47B0339

Комплект:2

Примечание:

№ на схеме:20-4

Наименование:Flasher

Каталожный номер:47B0299

Комплект:1

Примечание:

№ на схеме:20-3

Наименование:Buzzer

Каталожный номер:47B0437

Комплект:1

Примечание:

№ на схеме:20-2

Наименование:Relay

Каталожный номер:41B0094

Комплект:1

Примечание:HHZ/024-1H2T-80A

№ на схеме:20-1

Наименование:Relay

Каталожный номер:41B0167

Комплект:7

Примечание:HHZ/024-1H2T-40A

№ на схеме:20

Наименование:Wire As.

Каталожный номер:09C0925

Комплект:1

Примечание:
