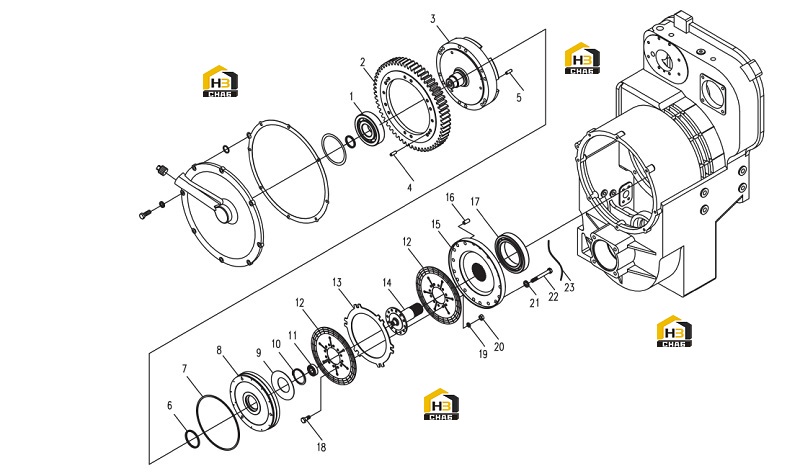

Передача вторая кпп (часть 1)

← Передача главная (часть 2) Передача вторая кпп (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Seal

Каталожный номер:31B0009

Комплект:1

Примечание:GB/T276-2013 6411

№ на схеме:2

Наименование:Gear

Каталожный номер:41A0007

Комплект:1

Примечание:403511

№ на схеме:3

Наименование:Cylinder body

Каталожный номер:69A0001

Комплект:1

Примечание:403512A

№ на схеме:4

Наименование:Pin D10S7X30

Каталожный номер:08B0003

Комплект:2

Примечание:GB119-86 10x30

№ на схеме:5

Наименование:Pin

Каталожный номер:66A0002

Комплект:3

Примечание:403516

№ на схеме:6

Наименование:Seal

Каталожный номер:11B0001

Комплект:1

Примечание:403101 70x78x5

№ на схеме:7

Наименование:Seal

Каталожный номер:11B0004

Комплект:1

Примечание:403010A

№ на схеме:8

Наименование:Piston

Каталожный номер:50A0001

Комплект:1

Примечание:403508A

№ на схеме:9

Наименование:Spring

Каталожный номер:27B0002

Комплект:1

Примечание:403513

№ на схеме:10

Наименование:Snap ring

Каталожный номер:07B0014

Комплект:1

Примечание:GB/T894.1-1986 65

№ на схеме:11

Наименование:Bearing

Каталожный номер:31B0008

Комплект:1

Примечание:GB/T276-2013 6204

№ на схеме:12

Наименование:Disc assem

Каталожный номер:36C0002

Комплект:2

Примечание:403505-506

№ на схеме:13

Наименование:Plate

Каталожный номер:55A0011

Комплект:1

Примечание:403507

№ на схеме:14

Наименование:Shaft

Каталожный номер:62A0003

Комплект:1

Примечание:403502A

№ на схеме:15

Наименование:Round plate

Каталожный номер:59A0001

Комплект:1

Примечание:403501

№ на схеме:16

Наименование:Pin

Каталожный номер:60A0012

Комплект:6

Примечание:403504

№ на схеме:17

Наименование:Bearing

Каталожный номер:31B0007

Комплект:1

Примечание:GB/T276-2013 6022

№ на схеме:18

Наименование:Bolt

Каталожный номер:00B0017

Комплект:12

Примечание:GB/T5783-2000 M8x20

№ на схеме:19

Наименование:Washer

Каталожный номер:06B0009

Комплект:12

Примечание:GB/T93-1987 8

№ на схеме:20

Наименование:Nut

Каталожный номер:03B0005

Комплект:12

Примечание:GB/T6170-2000 M8

№ на схеме:21

Наименование:Washer

Каталожный номер:06B0013

Комплект:12

Примечание:GB/T93-1987 12

№ на схеме:22

Наименование:Bolt

Каталожный номер:01B0022

Комплект:12

Примечание:403503 M12x1.25x100

№ на схеме:23

Наименование:Wire

Каталожный номер:77A0006

Комплект:1

Примечание:2x1200
