Передача главная (часть 2)

← Передача главная (часть 1) Передача вторая кпп (часть 1) →

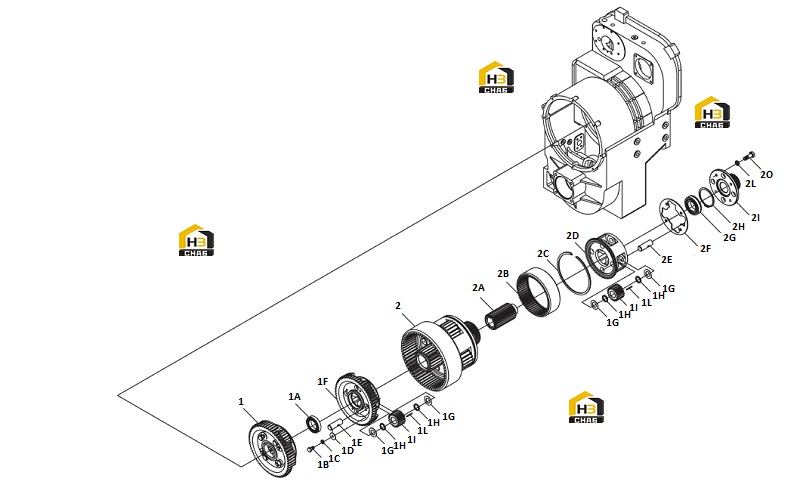

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1A

Наименование:Bearing

Каталожный номер:31B0108

Комплект:1

Примечание:GB274-94 6010

№ на схеме:1L

Наименование:Needle

Каталожный номер:39B0007

Комплект:176

Примечание:GB309-84 4x35

№ на схеме:1H

Наименование:Sleeve

Каталожный номер:55A0007

Комплект:16

Примечание:403219

№ на схеме:1G

Наименование:Shims

Каталожный номер:06B0032

Комплект:16

Примечание:403217

№ на схеме:1F

Наименование:Planetary carrier

Каталожный номер:72A0005

Комплект:1

Примечание:403213A

№ на схеме:1E

Наименование:Pin

Каталожный номер:61A0004

Комплект:4

Примечание:403221

№ на схеме:1D

Наименование:Shims

Каталожный номер:06B0031

Комплект:4

Примечание:403215

№ на схеме:1C

Наименование:Washer

Каталожный номер:06B0009

Комплект:4

Примечание:GB93-87 8

№ на схеме:1B

Наименование:Bolt

Каталожный номер:01B0049

Комплект:4

Примечание:GB5783-86 M8x14

№ на схеме:1

Наименование:Reverse planetary carrier

Каталожный номер:54C0054

Комплект:1

Примечание:

№ на схеме:2

Наименование:Forward planetary carrier

Каталожный номер:51C0155

Комплект:1

Примечание:

№ на схеме:2B

Наименование:Ring gear

Каталожный номер:42A0001

Комплект:1

Примечание:403216

№ на схеме:2C

Наименование:Snap ring

Каталожный номер:57A0001

Комплект:1

Примечание:403220

№ на схеме:2D

Наименование:Planetary carrier

Каталожный номер:72A0054

Комплект:1

Примечание:

№ на схеме:2E

Наименование:Pin

Каталожный номер:61A0005

Комплект:4

Примечание:403227

№ на схеме:2F

Наименование:Stop pan

Каталожный номер:52A0185

Комплект:1

Примечание:403224A

№ на схеме:2A

Наименование:Sun gear

Каталожный номер:41A0005

Комплект:1

Примечание:403226

№ на схеме:2H

Наименование:Snap ring

Каталожный номер:07B0005

Комплект:1

Примечание:GB894.1-86 90

№ на схеме:2I

Наименование:Connect pan

Каталожный номер:52A0186

Комплект:1

Примечание:403225A

№ на схеме:2L

Наименование:Washer

Каталожный номер:06B0005

Комплект:4

Примечание:GB93-87 14

№ на схеме:2O

Наименование:Bolt

Каталожный номер:00B1229

Комплект:4

Примечание:GB5786-86 M14x1.5x35

№ на схеме:2G

Наименование:Bearing (50X90X20)

Каталожный номер:31B0011

Комплект:1

Примечание:GB276-94 6210N

№ на схеме:11

Наименование:Planet

Каталожный номер:41A0004

Комплект:8

Примечание:403218
