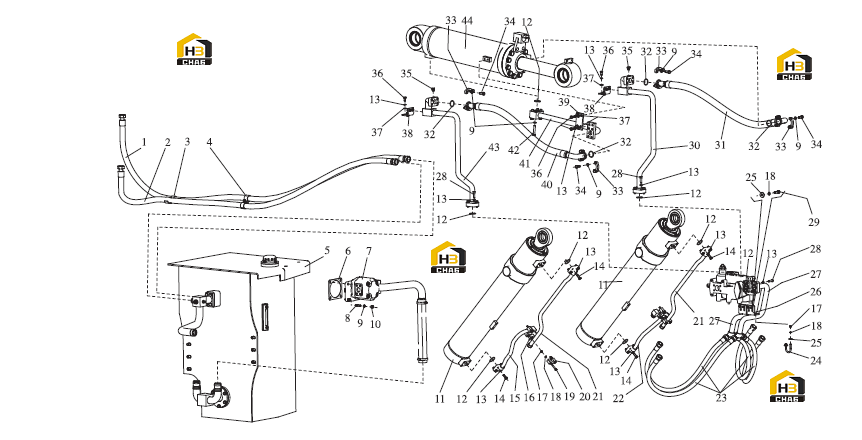

Система рабочая гидравлическая (версия 2)

Каталожный номер:07C0584

Комплект:1

Примечание:20411-36-16x1W16-3200

№ на схеме:2

Каталожный номер:07C0327

Комплект:1

Примечание:20411-36-16x1W16-2900

№ на схеме:3

Наименование:Clamp Ass'y

Каталожный номер:08C0164

Комплект:1

Примечание:

№ на схеме:4

Наименование:Clamp Ass’y

Каталожный номер:08C0126

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hydraulic Tank Group

Каталожный номер:21C0443

Комплект:1

Примечание:

№ на схеме:6

Наименование:Gasket

Каталожный номер:14B0003

Комплект:1

Примечание:

№ на схеме:7

Наименование:Gear Pump Ass'y

Каталожный номер:11C0580

Комплект:1

Примечание:JHP2100C

№ на схеме:8

Наименование:Stud

Каталожный номер:05B00B2

Комплект:4

Примечание:GB 897-1988 AM12x32-

№ на схеме:9

Каталожный номер:06B0013

Комплект:24

Примечание:GB 93-1987 12

№ на схеме:10

Наименование:Nut

Каталожный номер:03B0010

Комплект:4

Примечание:GB/T 6170-2000 M12

№ на схеме:11

Наименование:Boom Cylinder

Каталожный номер:10C1083

Комплект:2

Примечание:160mmx80mmx930mm-344mm

№ на схеме:12

Наименование:O-Ring

Каталожный номер:10B0055

Комплект:7

Примечание:GB3452.1-2005 37.5x3.55

№ на схеме:13

Каталожный номер:06B0003

Комплект:36

Примечание:GB 93-1987 10

№ на схеме:14

Каталожный номер:00B0022

Комплект:12

Примечание:GB/T 5783-2000 M10x30

№ на схеме:15

Каталожный номер:17D1730

Комплект:1

Примечание:

№ на схеме:16

Каталожный номер:23A2156

Комплект:2

Примечание:

№ на схеме:17

Наименование:Nut

Каталожный номер:03B0005

Комплект:8

Примечание:GB/T 6170-2000 M8

№ на схеме:18

Каталожный номер:06B0009

Комплект:16

Примечание:GB 93-1987 8

№ на схеме:19

Каталожный номер:01B0216

Комплект:8

Примечание:GB/T 5782-2000 M8x55

№ на схеме:20

Наименование:Clamp

Каталожный номер:82A0452

Комплект:4

Примечание:

№ на схеме:21

Каталожный номер:17D2805

Комплект:1

Примечание:

№ на схеме:22

Каталожный номер:17D1729

Комплект:1

Примечание:

№ на схеме:23

Каталожный номер:06C1019

Комплект:4

Примечание:

№ на схеме:24

Наименование:U Bolt

Каталожный номер:02B0606

Комплект:2

Примечание:

№ на схеме:25

Каталожный номер:06B0098

Комплект:8

Примечание:GB/T 96.1-2002 8

№ на схеме:26

Каталожный номер:22A1300

Комплект:2

Примечание:

№ на схеме:27

Каталожный номер:17D1813

Комплект:1

Примечание:

№ на схеме:28

Наименование:Stud

Каталожный номер:04B0110

Комплект:12

Примечание:GB/T 70.1-2008 M10x35

№ на схеме:29

Каталожный номер:00B0018

Комплект:4

Примечание:GB/T 5783-2000 M8x25

№ на схеме:30

Каталожный номер:17D2842

Комплект:1

Примечание:

№ на схеме:31

Каталожный номер:07C1081

Комплект:1

Примечание:FT711915202020-1350

№ на схеме:32

Наименование:O-Ring

Каталожный номер:10B0020

Комплект:4

Примечание:OR37.7x3.53X

№ на схеме:33

Наименование:Half Flange

Каталожный номер:58A0568

Комплект:8

Примечание:

№ на схеме:34

Каталожный номер:00B0031

Комплект:16

Примечание:GB/T 5783-2000 M12x30

№ на схеме:35

Наименование:Plug

Каталожный номер:67A0443

Комплект:2

Примечание:

№ на схеме:36

Каталожный номер:00B0029

Комплект:12

Примечание:GB/T 5783-2000 M10x20

№ на схеме:37

Каталожный номер:06B0004

Комплект:12

Примечание:GB/T 97.1-2002 10

№ на схеме:38

Каталожный номер:22A0003

Комплект:2

Примечание:

№ на схеме:39

Каталожный номер:12A0002

Комплект:1

Примечание:

№ на схеме:40

Каталожный номер:07C1054

Комплект:1

Примечание:F7711915202020-1230

№ на схеме:41

Каталожный номер:01B0011

Комплект:4

Примечание:GB/T 5782-2000 M12x65

№ на схеме:42

Каталожный номер:17D0004

Комплект:1

Примечание:

№ на схеме:43
