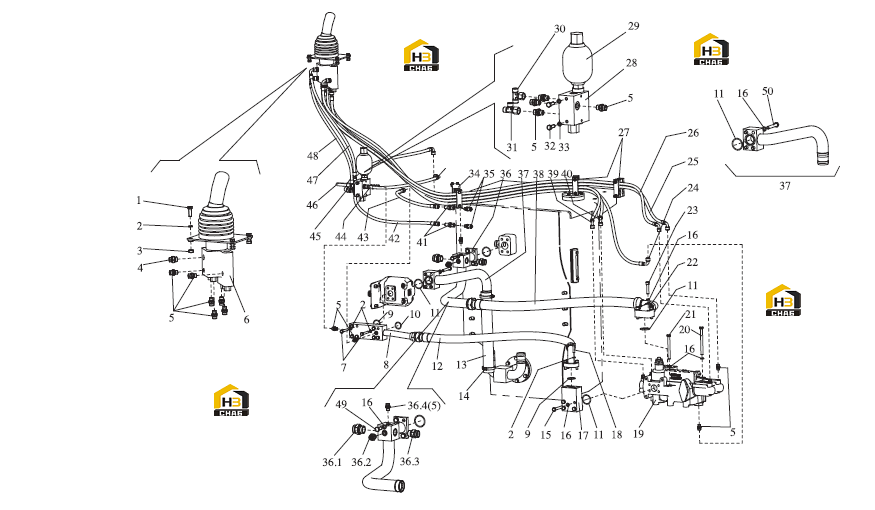

Система рабочая гидравлическая (качество)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:4
Каталожный номер:30C0279
Комплект:1
Примечание:1LM-16-18MD
№ на схеме:5
Каталожный номер:30C0243
Комплект:18
Примечание:1LM-16-14MD
№ на схеме:9
Каталожный номер:10B0055
Комплект:2
Примечание:GB3452.1-2005 37.5x3.55
№ на схеме:10
Каталожный номер:10B0013
Комплект:1
Примечание:GB3452.1-2005 32.5x3.55
№ на схеме:11
Каталожный номер:10B0014
Комплект:4
Примечание:GB3452.1-2005 47.5x3.55
№ на схеме:12
Каталожный номер:07C1049
Комплект:1
Примечание:C21513/C21593-52-24x1W24x1180
№ на схеме:13
Каталожный номер:13B0036
Комплект:1
Примечание:JB/T8870-1999
№ на схеме:15
Каталожный номер:01B0009
Комплект:4
Примечание:GB/T 5782-2000 M12x85
№ на схеме:18
Каталожный номер:04B0013
Комплект:4
Примечание:GB/T 70.1-2008 M10x40
№ на схеме:20
Каталожный номер:01B0131
Комплект:2
Примечание:GB/T 5782-2000 M12X150
№ на схеме:21
Каталожный номер:01B0130
Комплект:1
Примечание:GB/T 5782-2000 M12x130
№ на схеме:23
Каталожный номер:04B0185
Комплект:4
Примечание:GB/T 70.1-2008 M12x55-Zn.D
№ на схеме:24
Каталожный номер:05C0718
Комплект:1
Примечание:20491-16-05x1W05x3200V90
№ на схеме:25
Каталожный номер:05C0720
Комплект:1
Примечание:20411/20491-16-05x1W05x2940
№ на схеме:26
Каталожный номер:05C0721
Комплект:1
Примечание:20411/20491-16-05x1W05X3075
№ на схеме:36.1
Каталожный номер:30C0448
Комплект:1
Примечание:1LM-36-33MD
№ на схеме:36.2
Каталожный номер:30C0436
Комплект:1
Примечание:1LM-22-18MD
№ на схеме:36.3
Каталожный номер:30C0447
Комплект:1
Примечание:1LM-30-26MD
№ на схеме:38
Каталожный номер:07C1050
Комплект:1
Примечание:C48390-20-20/C21613-20-42x4S20x1330+C83308-20
№ на схеме:39
Каталожный номер:05C0719
Комплект:1
Примечание:20411/20491-16-05x1W05x2840
