Система кондиционирования воздуха (sc9d)

Система кондиционирования воздуха (sc9d)

← Панель приборная Система кондиционирования воздуха (версия 1) →

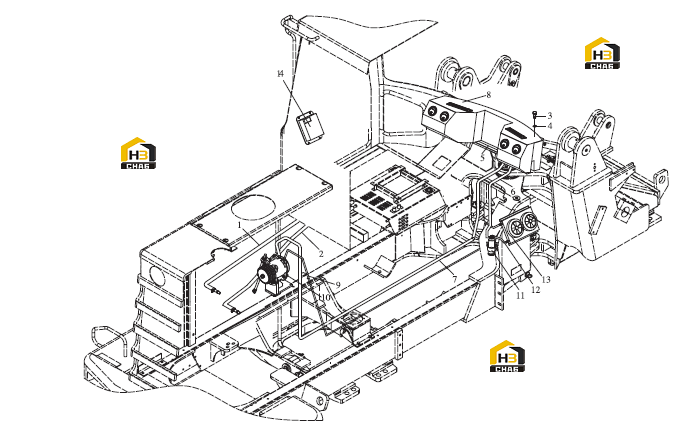

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Hose
Каталожный номер:56C0848
Комплект:1
Примечание:3400mm
0 ₽
шт
№ на схеме:2
Наименование:Hose
Каталожный номер:56C0890
Комплект:1
Примечание:3000mm
0 ₽
шт
№ на схеме:3
Наименование:Bolt
Каталожный номер:00B0017
Комплект:9
Примечание:GB5783-2000 M8x20
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:06B0009
Комплект:9
Примечание:GB93-87 8
0 ₽
шт
№ на схеме:5
Наименование:Evaporator
Каталожный номер:56C0819
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hose
Каталожный номер:56C0883
Комплект:1
Примечание:1500mm
0 ₽
шт
№ на схеме:7
Наименование:Hose
Каталожный номер:56C0884
Комплект:1
Примечание:3900mm
0 ₽
шт
№ на схеме:8
Наименование:Wind deflector
Каталожный номер:56C0818
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hose
Каталожный номер:56C0885
Комплект:1
Примечание:3500mm
0 ₽
шт
№ на схеме:10
Наименование:Compressor
Каталожный номер:56C0056
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Reservoir
Каталожный номер:56C0120
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Hose
Каталожный номер:56C0882
Комплект:1
Примечание:700mm
0 ₽
шт
№ на схеме:13
Наименование:Condenser
Каталожный номер:56C0113
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Fresh air device
Каталожный номер:56C0822
Комплект:1
Примечание:
