Панель приборная

← Система электрическая (sc11cb) Система кондиционирования воздуха (sc9d) →

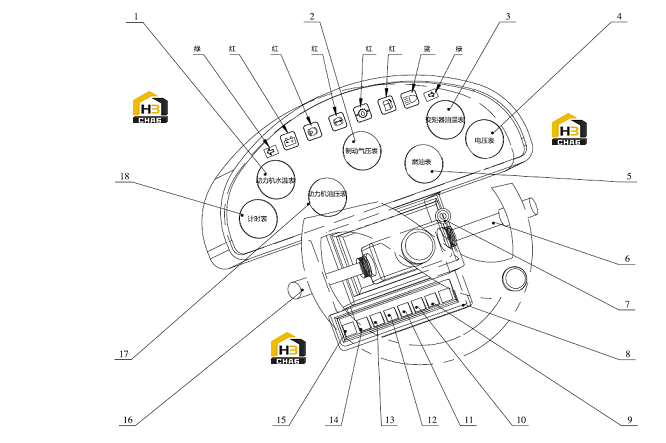

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Eng.CoolantTemp.

Каталожный номер:45B0024

Комплект:1

Примечание:

№ на схеме:2

Наименование:Air Pressure

Каталожный номер:45B0022

Комплект:1

Примечание:

№ на схеме:3

Наименование:Torque Conv. remp.

Каталожный номер:45B0048

Комплект:1

Примечание:

№ на схеме:4

Наименование:Voltage Meter

Каталожный номер:45B0047

Комплект:1

Примечание:

№ на схеме:5

Наименование:Fuel Meter

Каталожный номер:45B0140

Комплект:1

Примечание:

№ на схеме:6

Наименование:Switch As.

Каталожный номер:44B0381

Комплект:1

Примечание:

№ на схеме:7

Наименование:Switch As.

Каталожный номер:44B0103

Комплект:1

Примечание:

№ на схеме:8

Наименование:Switch plate

Каталожный номер:44B0373

Комплект:1

Примечание:

№ на схеме:9

Наименование:Switch

Каталожный номер:44B0033

Комплект:1

Примечание:JK938-157

№ на схеме:10

Наименование:Switch

Каталожный номер:44B0283

Комплект:1

Примечание:JK938-092

№ на схеме:11

Наименование:Switch

Каталожный номер:44B0233

Комплект:1

Примечание:JK938-199

№ на схеме:12

Наименование:Switch

Каталожный номер:44B0372

Комплект:1

Примечание:JK938-157

№ на схеме:13

Наименование:Switch

Каталожный номер:44B0238

Комплект:1

Примечание:JK938-092

№ на схеме:14

Наименование:Switch

Каталожный номер:44B0237

Комплект:1

Примечание:JK938-057

№ на схеме:15

Наименование:Switch

Каталожный номер:44B0075

Комплект:1

Примечание:JK938-092

№ на схеме:16

Наименование:Joy Stick

Каталожный номер:24C0041

Комплект:1

Примечание:

№ на схеме:17

Наименование:Oil Pressure

Каталожный номер:45B0025

Комплект:1

Примечание:

№ на схеме:18

Наименование:Service Meter

Каталожный номер:45B0026

Комплект:1

Примечание:
