Корпус гтр (502102)

← Система гидротрансформатора (502100) Гидротрансформатор →

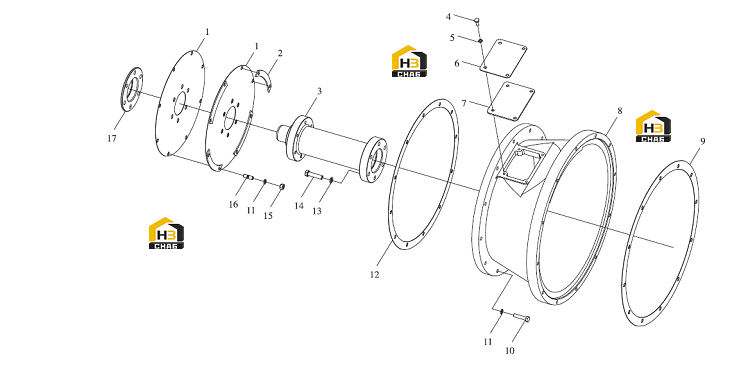

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Spring Plate

Каталожный номер:24A0058

Комплект:2

Примечание:502105(CUM)

№ на схеме:2

Наименование:Spacer

Каталожный номер:24A0057

Комплект:4

Примечание:502103(CUM)

№ на схеме:3

Наименование:Shaft

Каталожный номер:63A0008

Комплект:1

Примечание:502101(CUM)

№ на схеме:4

Наименование:Bolt

Каталожный номер:00B0017

Комплект:4

Примечание:GB5783-86 M8x20

№ на схеме:5

Наименование:Washer

Каталожный номер:06B0009

Комплект:4

Примечание:GB93-87 8

№ на схеме:6

Наименование:Plate

Каталожный номер:11A0104

Комплект:1

Примечание:502106(CUM)

№ на схеме:7

Наименование:Spacer

Каталожный номер:55A0095

Комплект:1

Примечание:502107(CUM)

№ на схеме:8

Наименование:Sleeve

Каталожный номер:39A0025

Комплект:1

Примечание:502102(CUM)

№ на схеме:9

Наименование:Gasket

Каталожный номер:54B0006

Комплект:1

Примечание:402211

№ на схеме:10

Наименование:Bolt

Каталожный номер:01B0078

Комплект:12

Примечание:GB5782-86 M10x45

№ на схеме:11

Наименование:Washer

Каталожный номер:06B0003

Комплект:20

Примечание:GB93-87 10

№ на схеме:12

Наименование:Gasket

Каталожный номер:54A0118

Комплект:1

Примечание:502104(CUM)

№ на схеме:13

Наименование:Washer

Каталожный номер:06B0013

Комплект:6

Примечание:GB93-87 12

№ на схеме:14

Наименование:Bolt

Каталожный номер:01B0016

Комплект:6

Примечание:GB5782-86 M12x50

№ на схеме:15

Наименование:Nut

Каталожный номер:03B0026

Комплект:8

Примечание:GB6170-86 M10

№ на схеме:16

Наименование:Screw

Каталожный номер:05B0029

Комплект:8

Примечание:GB899-88 AM10x18

№ на схеме:17

Наименование:Round shim

Каталожный номер:55A0172

Комплект:1

Примечание:YJSW315-6-06
