Гидротрансформатор

← Корпус гтр (502102) Узел вала гидронасосов →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

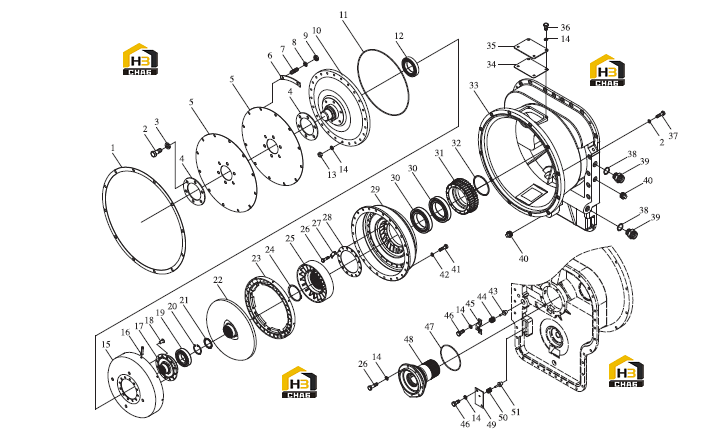

№ на схеме:1

Наименование:Gasket

Каталожный номер:54B0006

Комплект:1

Примечание:402211

№ на схеме:2

Наименование:Bolt

Каталожный номер:00B0031

Комплект:6

Примечание:GB5783-86 M12x30

№ на схеме:3

Наименование:Washer

Каталожный номер:06B0013

Комплект:18

Примечание:GB93-87 12

№ на схеме:4

Наименование:Round shim

Каталожный номер:55A0172

Комплект:2

Примечание:YJSW315-6-06

№ на схеме:5

Наименование:Spring plate

Каталожный номер:24A0089

Комплект:2

Примечание:YJSW315-6-04

№ на схеме:6

Наименование:Spacer

Каталожный номер:55A0173

Комплект:6

Примечание:YJSW315-6-02

№ на схеме:7

Наименование:Bolt

Каталожный номер:05B0009

Комплект:12

Примечание:GB898-86 AM10x1x18

№ на схеме:8

Наименование:Washer

Каталожный номер:06B0003

Комплект:12

Примечание:GB93-87 10

№ на схеме:9

Наименование:Nut

Каталожный номер:03B0029

Комплект:12

Примечание:GB6173-86 M10x1

№ на схеме:10

Наименование:Wheel shell

Каталожный номер:49A0009

Комплект:1

Примечание:YJSW315-6-05C

№ на схеме:11

Наименование:O-ring

Каталожный номер:10B0125

Комплект:1

Примечание:YJSW315-6-03

№ на схеме:12

Наименование:Bearing

Каталожный номер:31B0005

Комплект:1

Примечание:GB276-82 210

№ на схеме:13

Наименование:Nut

Каталожный номер:03B0005

Комплект:24

Примечание:GB6170-86 M8

№ на схеме:14

Наименование:Washer

Каталожный номер:06B0009

Комплект:40

Примечание:GB93-87 8

№ на схеме:15

Наименование:Shell

Каталожный номер:49A0010

Комплект:1

Примечание:YJSW315-6-08-02

№ на схеме:16

Наименование:Spring pin

Каталожный номер:60A0163

Комплект:8

Примечание:YJSW315-6-08-01

№ на схеме:17

Наименование:Case

Каталожный номер:49A0011

Комплект:1

Примечание:YJSW315-6-08-03

№ на схеме:18

Наименование:Rivet

Каталожный номер:09B0026

Комплект:12

Примечание:GB869-86 8x16

№ на схеме:19

Наименование:Bearing

Каталожный номер:31B0014

Комплект:1

Примечание:GB276-82 113

№ на схеме:20

Наименование:Ring snap

Каталожный номер:07B0021

Комплект:1

Примечание:GB89B2-86 50

№ на схеме:21

Наименование:Spline spacer

Каталожный номер:55A0175

Комплект:1

Примечание:YJSW315-6-07

№ на схеме:22

Наименование:Turbine 2

Каталожный номер:47A0002

Комплект:1

Примечание:YJSW315-6-09

№ на схеме:23

Наименование:Turbine 1

Каталожный номер:47A0003

Комплект:1

Примечание:YJSW315-6-08-04

№ на схеме:24

Наименование:Ring snap

Каталожный номер:07B0065

Комплект:1

Примечание:GB8941-86 80

№ на схеме:25

Наименование:Stator

Каталожный номер:49A0012

Комплект:1

Примечание:YJSW315-6-14

№ на схеме:26

Наименование:Bolt

Каталожный номер:00B0073

Комплект:22

Примечание:GB5783-86 M8x30

№ на схеме:27

Наименование:Spacer

Каталожный номер:55A0176

Комплект:10

Примечание:YJSW315-6-23

№ на схеме:28

Наименование:Plate

Каталожный номер:24A0090

Комплект:1

Примечание:YJSW315-6-19

№ на схеме:29

Наименование:Impeller

Каталожный номер:49A0013

Комплект:1

Примечание:YJSW315-6-13

№ на схеме:30

Наименование:Bearing

Каталожный номер:31B0015

Комплект:2

Примечание:GB276-82 117

№ на схеме:31

Наименование:Gear

Каталожный номер:41A0035

Комплект:1

Примечание:YJSW315-6-16

№ на схеме:32

Наименование:Seal ring

Каталожный номер:11B0074

Комплект:1

Примечание:YJW315-6-21

№ на схеме:33

Наименование:Housing

Каталожный номер:70A0031

Комплект:1

Примечание:YJSW315-6-01C

№ на схеме:34

Наименование:Gasket

Каталожный номер:55A0179

Комплект:1

Примечание:YJSW315-6-12

№ на схеме:35

Наименование:Plate

Каталожный номер:55A0178

Комплект:1

Примечание:YJSW315-6-10

№ на схеме:36

Наименование:Bolt

Каталожный номер:00B0036

Комплект:4

Примечание:GB5783-86 M8x16

№ на схеме:37

Наименование:Bolt

Каталожный номер:00B0166

Комплект:12

Примечание:GB5783-86 M12x45

№ на схеме:38

Наименование:Washer

Каталожный номер:06B0072

Комплект:2

Примечание:GB982-77 30

№ на схеме:39

Наименование:Connector

Каталожный номер:00A0039

Комплект:2

Примечание:403063B M30x1.5

№ на схеме:40

Наименование:Plug

Каталожный номер:03B0184

Комплект:

Примечание:YJSW315-6-22 3/4

№ на схеме:41

Наименование:Bolt

Каталожный номер:00B0124

Комплект:24

Примечание:GB5783-86 M8x40

№ на схеме:42

Наименование:Washer

Каталожный номер:06B0185

Комплект:24

Примечание:GB848-85 8

№ на схеме:43

Наименование:Valve stem

Каталожный номер:73A0009

Комплект:1

Примечание:YJSW315-6-24

№ на схеме:44

Наименование:Spring

Каталожный номер:27B0034

Комплект:1

Примечание:YJSW315-6-25

№ на схеме:45

Наименование:Valve cover

Каталожный номер:52A0223

Комплект:1

Примечание:YJSW315-6-26

№ на схеме:46

Наименование:Bolt

Каталожный номер:00B0017

Комплект:4

Примечание:GB5783-87 M8x20

№ на схеме:47

Наименование:O-ring

Каталожный номер:10B0043

Комплект:1

Примечание:GB1235-76 135x3.1

№ на схеме:48

Наименование:Stator seat

Каталожный номер:53A0037

Комплект:1

Примечание:YJSW315-6-20C

№ на схеме:49

Наименование:Plate

Каталожный номер:55A0177

Комплект:1

Примечание:YJSW315-6-30

№ на схеме:50

Наименование:Spring

Каталожный номер:27B0035

Комплект:1

Примечание:YJSW315-6-29

№ на схеме:51

Наименование:Valve stem

Каталожный номер:73A0008

Комплект:1

Примечание:YJSW315-6-31
