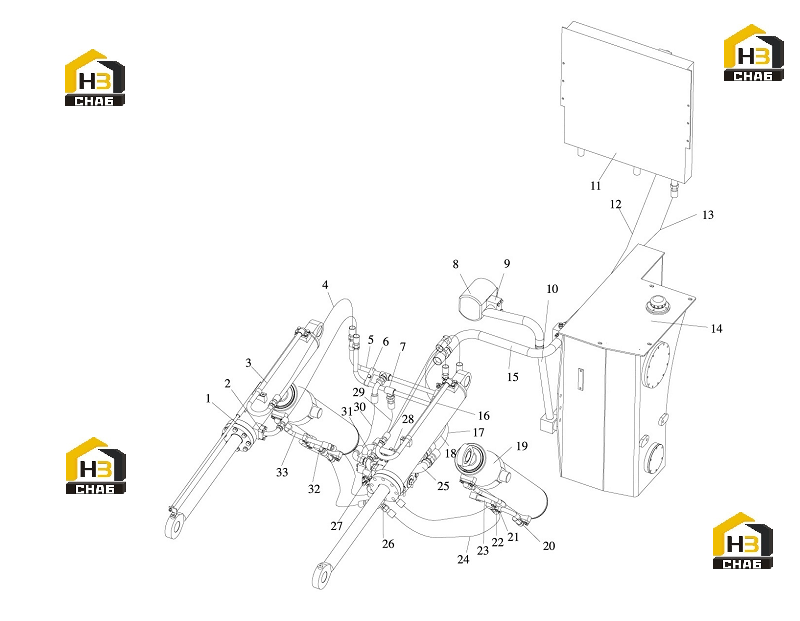

Система гидравлическая (часть 1)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:2
Каталожный номер:10B0028
Комплект:1
Примечание:GB1235-76 32x3.1
№ на схеме:3
Каталожный номер:10B0028
Комплект:2
Примечание:GB1235-76 32x3.1
№ на схеме:4
Каталожный номер:06C0047
Комплект:4
Примечание:20411G-30-12x2W12-1150
№ на схеме:9
Каталожный номер:10B0115
Комплект:1
Примечание:GB1235-76 54x3.5
№ на схеме:12
Каталожный номер:07C0573
Комплект:1
Примечание:50011G-36-16x1W16-3000
№ на схеме:13
Каталожный номер:07C0572
Комплект:1
Примечание:50011/50091G-36-16x1W16-2650
№ на схеме:14
Каталожный номер:60C0175
Комплект:1
Примечание:
№ на схеме:14
Каталожный номер:60C0189
Комплект:1
Примечание:
№ на схеме:15
Каталожный номер:10B0011
Комплект:1
Примечание:GB3452.1-92 53x3.55
№ на схеме:16
Каталожный номер:10B0028
Комплект:2
Примечание:GB1235-76 32x3.1
№ на схеме:17
Каталожный номер:07C0568
Комплект:1
Примечание:20411G-52-24x1W24-1160
№ на схеме:20
Каталожный номер:10B0028
Комплект:2
Примечание:GB1235-76 32x3.1
№ на схеме:23
Каталожный номер:10B0028
Комплект:2
Примечание:GB1235-76 32x3.1
№ на схеме:24
Каталожный номер:06C1019
Комплект:4
Примечание:20411-30-12X2W12-1150+HPS
№ на схеме:29
Каталожный номер:07C0323
Комплект:1
Примечание:20491G-36-16X2W16-575V270
№ на схеме:30
Каталожный номер:07C0571
Комплект:1
Примечание:20411/20491G-36-16X2W16-475
№ на схеме:31
Каталожный номер:10B0003
Комплект:1
Примечание:GB1235-76 45x3.5
