Клапан в сборе

Клапан в сборе

← Гидроцилиндр в разборе (часть 1) Система гидравлическая (часть 1) →

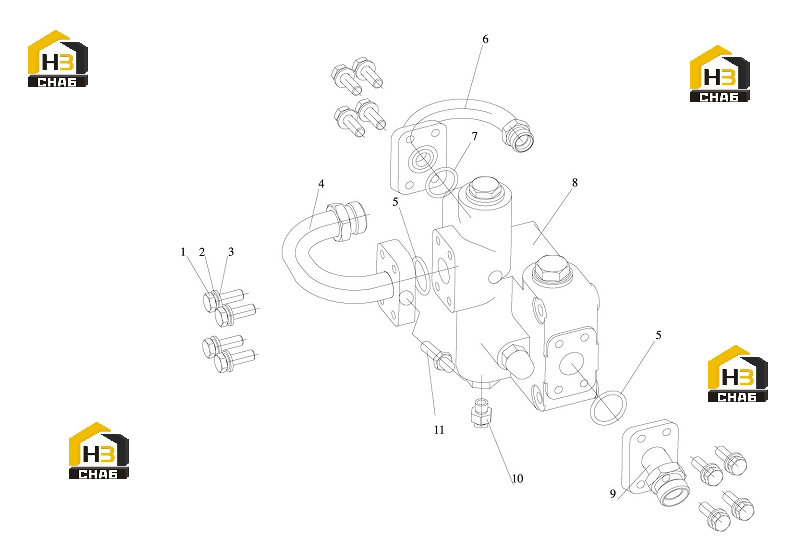

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bolt
Каталожный номер:00B0021
Комплект:12
Примечание:GB5783-86 М10x30
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:06B0003
Комплект:12
Примечание:GB93-87 10
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:06B0004
Комплект:12
Примечание:GB97.1-85 10
0 ₽
шт
№ на схеме:4
Наименование:Tube
Каталожный номер:17D1680
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:O-ring
Каталожный номер:10B0061
Комплект:2
Примечание:GB3452.1-92 30x3.55G
0 ₽
шт
№ на схеме:6
Наименование:Tube
Каталожный номер:17D0424
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:O-ring
Каталожный номер:10B0035
Комплект:1
Примечание:GB1235-76 30x3.1
0 ₽
шт
№ на схеме:8
Наименование:Valve
Каталожный номер:12C0011
Комплект:1
Примечание:YXH-00
0 ₽
шт
№ на схеме:9
Наименование:Tube
Каталожный номер:17D0426
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Connector
Каталожный номер:31C0088
Комплект:1
Примечание:1QD-16-14 10
0 ₽
шт
№ на схеме:11
Наименование:Quick pressure measuring connector
Каталожный номер:30C0001
Комплект:1
Примечание:
