Система кондиционирования воздуха

Система кондиционирования воздуха

← Система кондиционирования воздуха (scd9) Комплектующие двигателя (sc9d) →

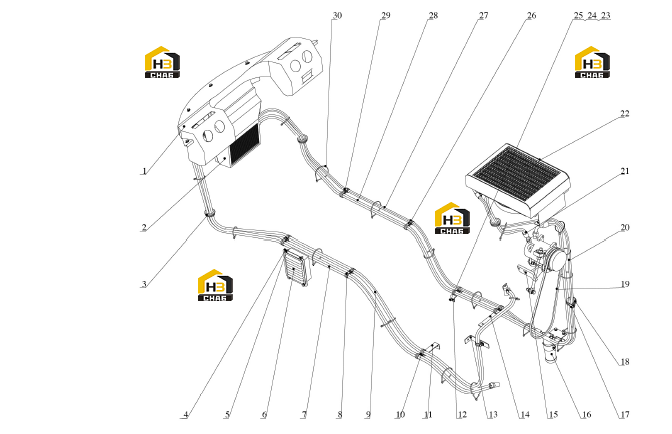

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Wind deflector
Каталожный номер:56C0818
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Evaporator
Каталожный номер:56C0819
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Rubber sheath
Каталожный номер:17B0271
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:06B0027
Комплект:26
Примечание:GB97.1-2002 8
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:06B0009
Комплект:26
Примечание:GB93-87 8
0 ₽
шт
№ на схеме:6
Наименование:Fresh air device
Каталожный номер:56C0822
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Heating pipe
Каталожный номер:56C0829
Комплект:1
Примечание:3600mm
0 ₽
шт
№ на схеме:8
Наименование:Pipe clamp
Каталожный номер:08C0497
Комплект:11
Примечание:TS16R-14
0 ₽
шт
№ на схеме:9
Наименование:Heating pipe
Каталожный номер:56C0831
Комплект:1
Примечание:3600mm
0 ₽
шт
№ на схеме:10
Наименование:Nut
Каталожный номер:03B0005
Комплект:4
Примечание:GB6170-2000 M8
0 ₽
шт
№ на схеме:11
Наименование:Bracket
Каталожный номер:00D3966
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bracket
Каталожный номер:00D3965
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Bracket
Каталожный номер:00D3959
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Bracket
Каталожный номер:00D3964
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Compressor
Каталожный номер:46C0170
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Reservoir
Каталожный номер:56C0820
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Bolt
Каталожный номер:00B0017
Комплект:18
Примечание:GB5783-2000 M8x20
0 ₽
шт
№ на схеме:18
Наименование:Pipe clamp
Каталожный номер:08C0325
Комплект:1
Примечание:TS16R-32
0 ₽
шт
№ на схеме:19
Наименование:Belt
Каталожный номер:56C0106
Комплект:1
Примечание:A17-550
0 ₽
шт
№ на схеме:20
Наименование:Hose
Каталожный номер:56C0833
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Hose
Каталожный номер:56C0836
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Condenser
Каталожный номер:56C0821
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Washer
Каталожный номер:06B0006
Комплект:1
Примечание:GB97.1-2002
0 ₽
шт
№ на схеме:24
Наименование:Washer
Каталожный номер:06B0005
Комплект:1
Примечание:GB93-87
0 ₽
шт
№ на схеме:25
Наименование:Bolt
Каталожный номер:00B0042
Комплект:1
Примечание:GB5783-2000 M14x30
0 ₽
шт
№ на схеме:26
Наименование:Pipe clamp
Каталожный номер:08C0316
Комплект:4
Примечание:TS16R-10
0 ₽
шт
№ на схеме:27
Наименование:Hose
Каталожный номер:56C0834
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:Hose
Каталожный номер:56C0835
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:Bolt
Каталожный номер:00B0165
Комплект:4
Примечание:GB5783-2000 M8x12
0 ₽
шт
№ на схеме:30
Наименование:Cable tie harness
Каталожный номер:47B0403
Комплект:19
Примечание:6X300
