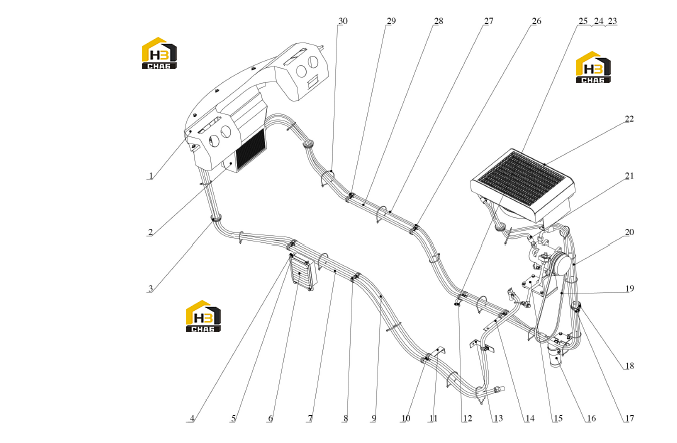

Система кондиционирования воздуха (scd9)

Каталожный номер:06B0027

Комплект:26

Примечание:GB97.1-2002 8

№ на схеме:5

Каталожный номер:06B0009

Комплект:26

Примечание:GB93-87 8

№ на схеме:6

Наименование:Fresh air device

Каталожный номер:56C0822

Комплект:1

Примечание:

№ на схеме:7

Наименование:Heating pipe

Каталожный номер:56C0837

Комплект:1

Примечание:2800mm

№ на схеме:8

Наименование:Pipe clamp

Каталожный номер:08C0497

Комплект:11

Примечание:TS16R-14

№ на схеме:9

Наименование:Heating pipe

Каталожный номер:56C0839

Комплект:1

Примечание:3200mm

№ на схеме:10

Наименование:Nut

Каталожный номер:03B0005

Комплект:4

Примечание:GB6170-2000 M8

№ на схеме:11

Каталожный номер:00D3966

Комплект:1

Примечание:

№ на схеме:12

Каталожный номер:00D3965

Комплект:1

Примечание:

№ на схеме:13

Каталожный номер:00D3959

Комплект:1

Примечание:

№ на схеме:14

Каталожный номер:00D3964

Комплект:1

Примечание:

№ на схеме:15

Наименование:Compressor

Каталожный номер:56C0056

Комплект:1

Примечание:

№ на схеме:16

Наименование:Reservoir

Каталожный номер:56C0820

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt

Каталожный номер:00B0017

Комплект:18

Примечание:GB5783-2000 M8X20

№ на схеме:18

Наименование:Pipe clamp

Каталожный номер:08C0325

Комплект:1

Примечание:TS16R-32

№ на схеме:19

Наименование:Belt

Каталожный номер:56C0084

Комплект:1

Примечание:А17-490

№ на схеме:20

Каталожный номер:56C0841

Комплект:1

Примечание:1620mm

№ на схеме:21

Каталожный номер:56C0844

Комплект:1

Примечание:680mm

№ на схеме:22

Наименование:Condenser

Каталожный номер:56C0821

Комплект:1

Примечание:

№ на схеме:23

Каталожный номер:06B0006

Комплект:1

Примечание:GB97.1-2002

№ на схеме:24

Каталожный номер:06B0005

Комплект:1

Примечание:GB93-87

№ на схеме:25

Наименование:Bolt

Каталожный номер:00B0042

Комплект:1

Примечание:GB5783-2000 M14x30

№ на схеме:26

Наименование:Pipe clamp

Каталожный номер:08C0316

Комплект:4

Примечание:TS16R-10

№ на схеме:27

Каталожный номер:56C0842

Комплект:1

Примечание:2600mm

№ на схеме:28
