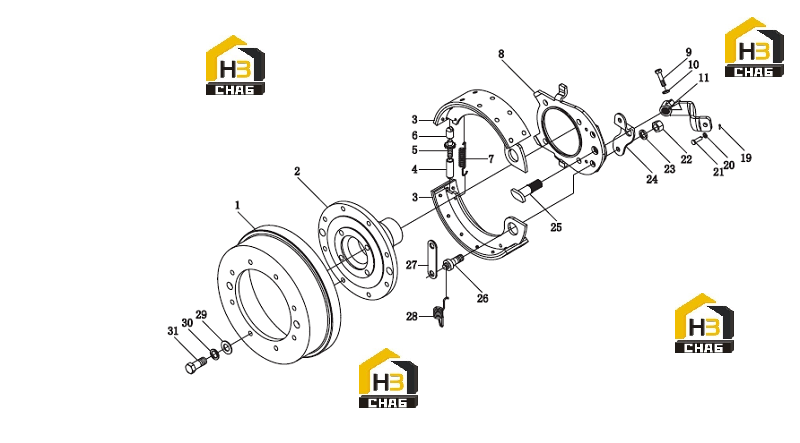

Узел стояночного тормоза

← Насос форсажный камеры заднего моста в сборе Рукоятка управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Drum

Каталожный номер:52A0099

Комплект:1

Примечание:

№ на схеме:2

Наименование:Flange

Каталожный номер:58A0137

Комплект:1

Примечание:

№ на схеме:3

Наименование:Blake shoe assembly

Каталожный номер:36C0004

Комплект:1

Примечание:409101-103

№ на схеме:4

Наименование:Screw sleeve

Каталожный номер:54A0022

Комплект:1

Примечание:409106

№ на схеме:5

Наименование:Screw

Каталожный номер:05B0004

Комплект:1

Примечание:409105

№ на схеме:6

Наименование:Cap

Каталожный номер:67A0006

Комплект:1

Примечание:409104

№ на схеме:7

Наименование:Spring

Каталожный номер:27B0005

Комплект:1

Примечание:409107

№ на схеме:8

Наименование:Bottom plate

Каталожный номер:11A0016

Комплект:1

Примечание:409112

№ на схеме:9

Наименование:Blot

Каталожный номер:00B0024

Комплект:1

Примечание:GB5783-86 M6x25

№ на схеме:10

Наименование:Washer

Каталожный номер:06B0021

Комплект:1

Примечание:GB93-87

№ на схеме:11

Наименование:Pull rod

Каталожный номер:64A0303

Комплект:1

Примечание:

№ на схеме:19

Наименование:Split pin

Каталожный номер:08B0012

Комплект:1

Примечание:GB91-86 3.2x16

№ на схеме:20

Наименование:Washer

Каталожный номер:06B0061

Комплект:1

Примечание:GB97.2-86 10

№ на схеме:21

Наименование:Pin

Каталожный номер:08B0011

Комплект:1

Примечание:GB882-86 A10x35

№ на схеме:22

Наименование:Nut

Каталожный номер:03B0034

Комплект:2

Примечание:GB170-86 M16

№ на схеме:23

Наименование:Washer

Каталожный номер:06B0020

Комплект:2

Примечание:GB93-86 16

№ на схеме:24

Наименование:Bracket

Каталожный номер:24A0005

Комплект:1

Примечание:409113

№ на схеме:25

Наименование:Shaft of pull rod

Каталожный номер:63A0001

Комплект:1

Примечание:409111

№ на схеме:26

Наименование:Clamping screen

Каталожный номер:05B0005

Комплект:2

Примечание:409115

№ на схеме:27

Наименование:Filler plate

Каталожный номер:55A0027

Комплект:1

Примечание:409117

№ на схеме:28

Наименование:Spring

Каталожный номер:27B0006

Комплект:2

Примечание:409116

№ на схеме:29

Наименование:Washer

Каталожный номер:06B0012

Комплект:8

Примечание:GB97.1-85 12

№ на схеме:30

Наименование:Washer

Каталожный номер:06B0013

Комплект:8

Примечание:GB93-87 12

№ на схеме:31

Наименование:Blot

Каталожный номер:00B0067

Комплект:8

Примечание:GB5786-86 M12x 1.25x30
