Рукоятка управления

← Узел стояночного тормоза Рама задняя →

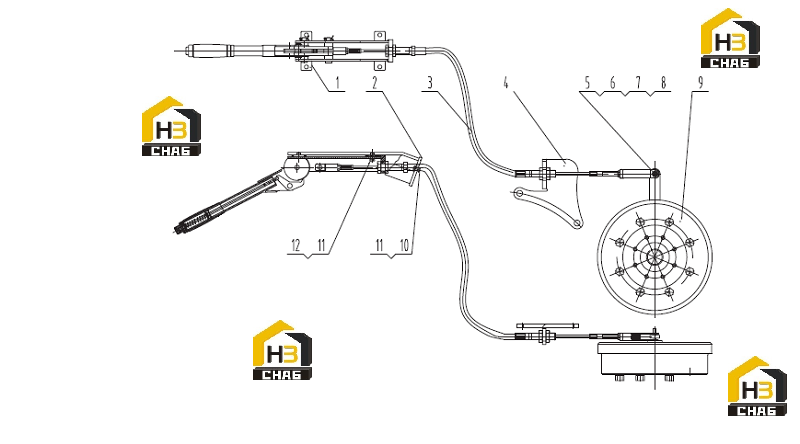

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Handle

Каталожный номер:45C0099

Комплект:1

Примечание:

№ на схеме:2

Наименование:brocket

Каталожный номер:00D0104

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cable

Каталожный номер:61C0170

Комплект:1

Примечание:

№ на схеме:4

Наименование:brocket

Каталожный номер:27A2707

Комплект:1

Примечание:

№ на схеме:5

Наименование:Pin

Каталожный номер:08B0010

Комплект:1

Примечание:GB882-86 A10X35

№ на схеме:6

Наименование:Pin

Каталожный номер:08B0012

Комплект:1

Примечание:GB91-86

№ на схеме:7

Наименование:Washer

Каталожный номер:06B0061

Комплект:1

Примечание:GB93-87 10

№ на схеме:8

Наименование:Yoke

Каталожный номер:74A0001

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pliers

Каталожный номер:55C0066

Комплект:1

Примечание:

№ на схеме:10

Наименование:Blot

Каталожный номер:00B0017

Комплект:3

Примечание:M8X20

№ на схеме:11

Наименование:Washer

Каталожный номер:06B0009

Комплект:7

Примечание:8

№ на схеме:12

Наименование:Blot

Каталожный номер:00B0038

Комплект:4

Примечание:M8X16
