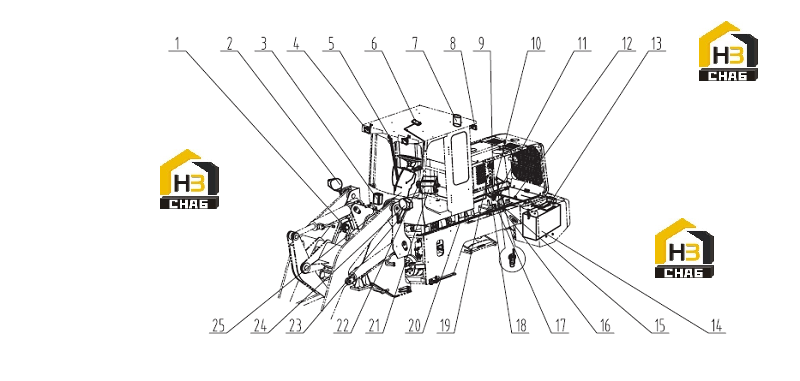

Система электрическая

← Кронштейн кабины Панель приборная →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Horn

Каталожный номер:47B0050

Комплект:1

Примечание:AT-1053 24V

№ на схеме:2

Наименование:Lamp As.

Каталожный номер:42B0243

Комплект:1

Примечание:H4 24V 75W/70W 24V

№ на схеме:3

Наименование:Washer

Каталожный номер:47C0002

Комплект:1

Примечание:5F142040 24V

№ на схеме:4

Наименование:Working Lamp

Каталожный номер:42B0259

Комплект:2

Примечание:WD135x80 24V

№ на схеме:5

Наименование:Wiper

Каталожный номер:46C0931

Комплект:1

Примечание:ZD2530 24V, 50W

№ на схеме:6

Наименование:Cab Lamp

Каталожный номер:42B0005

Комплект:1

Примечание:NZ1-3 24V

№ на схеме:7

Наименование:Rotating Signal Beacon

Каталожный номер:42B0125

Комплект:1

Примечание:LTD 153 24V

№ на схеме:8

Наименование:Rear Working Lamp

Каталожный номер:42B0259

Комплект:2

Примечание:WD135x80 24V

№ на схеме:9

Наименование:Wire As.

Каталожный номер:43B0104

Комплект:1

Примечание:QVR50

№ на схеме:10

Наименование:Sensor

Каталожный номер:40B0001

Комплект:1

Примечание:WG210 Z3/8

№ на схеме:11

Наименование:Wire As.

Каталожный номер:43B0065

Комплект:1

Примечание:QVR50

№ на схеме:12

Наименование:Wire As.

Каталожный номер:43B0103

Комплект:1

Примечание:QVR50

№ на схеме:13

Наименование:Rear Lamp As.

Каталожный номер:42B0001

Комплект:11

Примечание:Z276X85 24V 42B0053

№ на схеме:14

Наименование:Battery

Каталожный номер:47B0180

Комплект:2

Примечание:6QW120T 12V

№ на схеме:15

Наименование:Switch

Каталожный номер:44B0023

Комплект:1

Примечание:JK862

№ на схеме:16

Наименование:Harness

Каталожный номер:09C0633

Комплект:1

Примечание:

№ на схеме:17

Наименование:Wire As.

Каталожный номер:43B0102

Комплект:1

Примечание:QVR50

№ на схеме:18

Наименование:Sensor

Каталожный номер:40B0002

Комплект:1

Примечание:WG210A R1/2

№ на схеме:19

Наименование:Hose As.

Каталожный номер:05C0749

Комплект:1

Примечание:

№ на схеме:20

Наименование:Harness

Каталожный номер:09C0619

Комплект:1

Примечание:

№ на схеме:21

Наименование:Relay Box

Каталожный номер:46C0908

Комплект:1

Примечание:

№ на схеме:21

Наименование:Fuse Box

Каталожный номер:46C0907

Комплект:1

Примечание:

№ на схеме:22

Наименование:Relay

Каталожный номер:41B0014

Комплект:1

Примечание:

№ на схеме:23

Наименование:Right lighting stand

Каталожный номер:00D2244

Комплект:1

Примечание:

№ на схеме:23

Наименование:Left lighting stand

Каталожный номер:00D2243

Комплект:1

Примечание:

№ на схеме:24

Наименование:Lamp As.

Каталожный номер:42B0243

Комплект:1

Примечание:H4 75W/70W 24V

№ на схеме:24

Наименование:Lamp As.

Каталожный номер:42B0242

Комплект:1

Примечание:H4 75W/70W 24V

№ на схеме:25

Наименование:Meter As

Каталожный номер:29C0194

Комплект:1

Примечание:

№ на схеме:25

Наименование:Panel As

Каталожный номер:29C0193

Комплект:1

Примечание:24V
