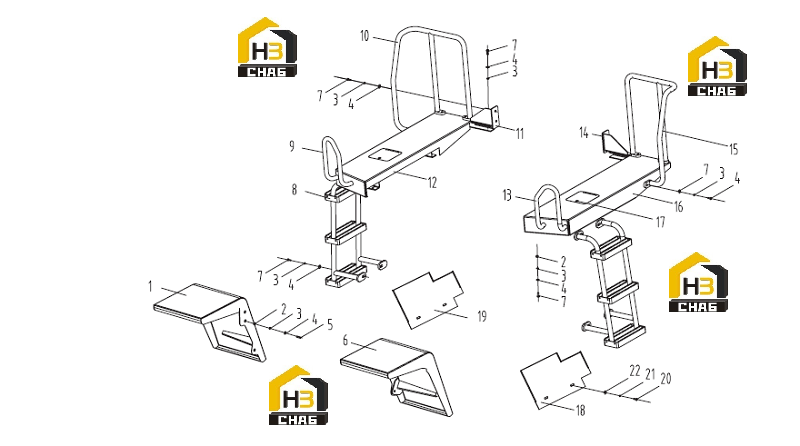

Кронштейн кабины

← Система вытяжная Система электрическая →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Front Fender

Каталожный номер:40D0105

Комплект:1

Примечание:

№ на схеме:2

Наименование:Nut

Каталожный номер:03B0010

Комплект:14

Примечание:GB6170-86 M12

№ на схеме:3

Наименование:LockWasher

Каталожный номер:06B0013

Комплект:40

Примечание:GB97.1-85 12

№ на схеме:4

Наименование:Washer

Каталожный номер:06B0120

Комплект:40

Примечание:GB93-87 12

№ на схеме:5

Наименование:Stud

Каталожный номер:05B0061

Комплект:6

Примечание:GB897-88 M12x30

№ на схеме:6

Наименование:Front Fender

Каталожный номер:40D0104

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:01B0008

Комплект:34

Примечание:GB5782-86 M12x45

№ на схеме:8

Наименование:Ladder

Каталожный номер:41D0140

Комплект:2

Примечание:

№ на схеме:9

Наименование:Handhold

Каталожный номер:41D0133

Комплект:1

Примечание:

№ на схеме:10

Наименование:Handhold

Каталожный номер:41D0129

Комплект:1

Примечание:

№ на схеме:11

Наименование:bracket

Каталожный номер:00D2154

Комплект:1

Примечание:

№ на схеме:12

Наименование:Rear Fenfer

Каталожный номер:47C0817

Комплект:1

Примечание:

№ на схеме:13

Наименование:Handhold

Каталожный номер:41D0134

Комплект:1

Примечание:

№ на схеме:14

Наименование:bracket

Каталожный номер:00D2155

Комплект:1

Примечание:

№ на схеме:15

Наименование:Handhold

Каталожный номер:41D0130

Комплект:1

Примечание:

№ на схеме:16

Наименование:Rear Fenfer

Каталожный номер:47C0818

Комплект:1

Примечание:

№ на схеме:17

Наименование:Lock

Каталожный номер:47C0190

Комплект:2

Примечание:

№ на схеме:18

Наименование:Plate

Каталожный номер:20A1485

Комплект:1

Примечание:

№ на схеме:19

Наименование:Plate

Каталожный номер:20A1486

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt

Каталожный номер:00B0017

Комплект:4

Примечание:GB5783-86 M8x20

№ на схеме:21

Наименование:LockWasher

Каталожный номер:06B0009

Комплект:4

Примечание:GB93-87 8

№ на схеме:22

Наименование:Washer

Каталожный номер:06B0098

Комплект:4

Примечание:GB96-87 8
