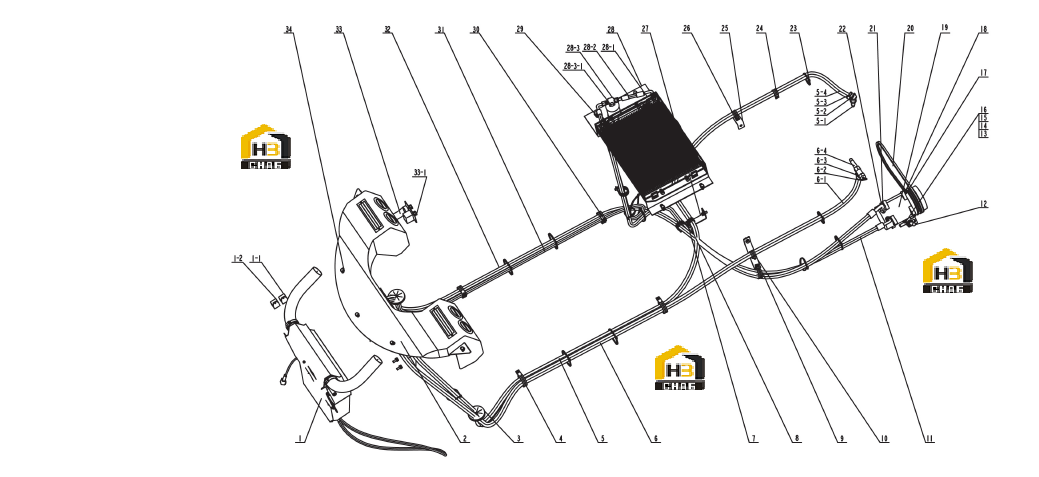

Система кондиционирования воздуха (yc6j 125z-t20)

Каталожный номер:56C0802

Комплект:1

Примечание:HG/T 2491-2009

№ на схеме:5-3

Наименование:Clamping band

Каталожный номер:24B0005

Комплект:2

Примечание:

№ на схеме:5-2

Наименование:Valve

Каталожный номер:12C0062

Комплект:1

Примечание:NPT3/8

№ на схеме:5-1

Наименование:Joint

Каталожный номер:00A0080

Комплект:1

Примечание:

№ на схеме:5

Каталожный номер:56C0845

Комплект:1

Примечание:3600mm

№ на схеме:6

Каталожный номер:56C0846

Комплект:1

Примечание:3200mm

№ на схеме:6-2

Наименование:Valve

Каталожный номер:12C0062

Комплект:1

Примечание:NPT3/8

№ на схеме:6-1

Каталожный номер:56C0848

Комплект:1

Примечание:HG/T 2491-2009

№ на схеме:6-4

Наименование:Joint

Каталожный номер:00A0080

Комплект:1

Примечание:

№ на схеме:6-3

Наименование:Clamping band

Каталожный номер:24B0005

Комплект:2

Примечание:

№ на схеме:7

Каталожный номер:06B0009

Комплект:28

Примечание:GB93-87 8

№ на схеме:8

Наименование:Nut

Каталожный номер:03B0005

Комплект:3

Примечание:GB6170-2000 M8

№ на схеме:9

Наименование:Pipe clamp

Каталожный номер:08C0500

Комплект:3

Примечание:TS16R-24

№ на схеме:10

Наименование:Support

Каталожный номер:00D3958

Комплект:1

Примечание:

№ на схеме:11

Каталожный номер:56C0826

Комплект:1

Примечание:2000mm

№ на схеме:12

Наименование:Adjust equipment

Каталожный номер:33C0214

Комплект:1

Примечание:

№ на схеме:13

Каталожный номер:01B0088

Комплект:1

Примечание:GB5782-2000 M10x50

№ на схеме:14

Каталожный номер:06B0012

Комплект:2

Примечание:GB97.1-2002 12

№ на схеме:15

Каталожный номер:06B0013

Комплект:1

Примечание:GB93-87 12

№ на схеме:16

Каталожный номер:00B0032

Комплект:1

Примечание:GB5783-2000 M12x50

№ на схеме:17

Каталожный номер:01B0192

Комплект:1

Примечание:GB5782-2000 M10x130

№ на схеме:18

Каталожный номер:06B0004

Комплект:2

Примечание:GB97.1-2002 10

№ на схеме:19

Наименование:Compressor

Каталожный номер:56C0130

Комплект:1

Примечание:

№ на схеме:20

Наименование:Belt

Каталожный номер:56C0076

Комплект:1

Примечание:A17-420

№ на схеме:21

Каталожный номер:06B0003

Комплект:2

Примечание:GB93-87 10

№ на схеме:22

Наименование:Nut

Каталожный номер:03B0026

Комплект:2

Примечание:GB6170-2000 M10

№ на схеме:23

Наименование:Bar clasp

Каталожный номер:47B0403

Комплект:15

Примечание:6X300

№ на схеме:24

Наименование:Pipe clamp

Каталожный номер:08C0497

Комплект:3

Примечание:TS16R-14

№ на схеме:25

Наименование:Support

Каталожный номер:00D3960

Комплект:1

Примечание:

№ на схеме:26

Каталожный номер:06B0027

Комплект:13

Примечание:GB97.1-2002 8

№ на схеме:27

Наименование:Support

Каталожный номер:00D3959

Комплект:1

Примечание:

№ на схеме:28-1

Наименование:Cooler

Каталожный номер:56C0119

Комплект:1

Примечание:

№ на схеме:28-2

Каталожный номер:56C0823

Комплект:1

Примечание:600mm

№ на схеме:28

Наименование:Cooler-Storage

Каталожный номер:56C0850

Комплект:1

Примечание:

№ на схеме:28-3-1

Наименование:Pressure switch

Каталожный номер:40B0329

Комплект:1

Примечание:

№ на схеме:28-3

Наименование:Storage

Каталожный номер:56C0120

Комплект:1

Примечание:

№ на схеме:29

Каталожный номер:00B0017

Комплект:17

Примечание:GB5783-2000 M8x20

№ на схеме:30

Каталожный номер:00B0165

Комплект:5

Примечание:GB5783-2000 M8x12

№ на схеме:31

Каталожный номер:56C0824

Комплект:1

Примечание:3200mm

№ на схеме:32

Каталожный номер:56C0825

Комплект:1

Примечание:2650mm

№ на схеме:33-1

Наименование:Control panel

Каталожный номер:10A1176

Комплект:1

Примечание:

№ на схеме:33

Наименование:Harness

Каталожный номер:46C0691

Комплект:1

Примечание:

№ на схеме:34
