Система кондиционирования воздуха (6cta8.3)

← Система кондиционирования воздуха (yc6j 125z-t20) Комплектующие двигателя (yc6j 125z-t20) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

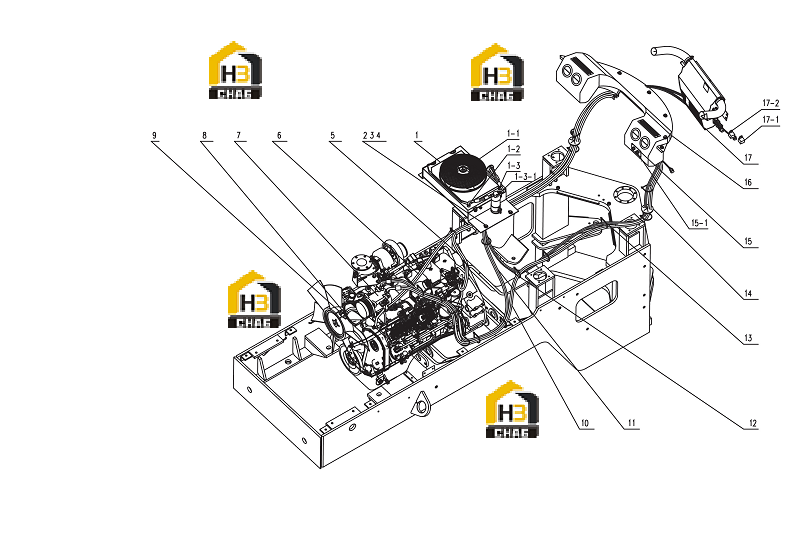

№ на схеме:1-3-1

Наименование:Pressure switch

Каталожный номер:40B0329

Комплект:1

Примечание:

№ на схеме:1-3

Наименование:Storage

Каталожный номер:56C0120

Комплект:1

Примечание:

№ на схеме:1-2

Наименование:Hose

Каталожный номер:56C0823

Комплект:1

Примечание:600mm

№ на схеме:1-1

Наименование:Cooler

Каталожный номер:56C0119

Комплект:1

Примечание:

№ на схеме:1

Наименование:Cooler-Storage

Каталожный номер:56C0850

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:55A1615

Комплект:13

Примечание:8

№ на схеме:3

Наименование:Washer

Каталожный номер:06B0009

Комплект:13

Примечание:GB93-87 8

№ на схеме:4

Наименование:Bolt

Каталожный номер:00B0017

Комплект:13

Примечание:GB5783-2000 M8x20

№ на схеме:5

Наименование:Hose

Каталожный номер:56C0881

Комплект:1

Примечание:HG/T 2491-2009 2.4m

№ на схеме:6

Наименование:Hose

Каталожный номер:56C0840

Комплект:1

Примечание:HG/T 2491-2009 3.2m

№ на схеме:7

Наименование:Compressor

Каталожный номер:56C0513

Комплект:1

Примечание:

№ на схеме:8

Наименование:Clamping band

Каталожный номер:24B0005

Комплект:4

Примечание:JB/T 8870-1999 16-25

№ на схеме:9

Наименование:Valve

Каталожный номер:12C0062

Комплект:2

Примечание:NPT3/8

№ на схеме:10

Наименование:Hose

Каталожный номер:56C0827

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose

Каталожный номер:56C0828

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose

Каталожный номер:56C0824

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bar clasp

Каталожный номер:47B0403

Комплект:22

Примечание:6x300

№ на схеме:14

Наименование:Rubber

Каталожный номер:85A0843

Комплект:2

Примечание:

№ на схеме:15-1

Наименование:Control panel

Каталожный номер:10A1176

Комплект:1

Примечание:

№ на схеме:15

Наименование:Harness

Каталожный номер:46C0691

Комплект:1

Примечание:

№ на схеме:16

Наименование:Air ducting

Каталожный номер:56C0818

Комплект:1

Примечание:

№ на схеме:17-2

Наименование:Relay

Каталожный номер:41B0080

Комплект:1

Примечание:

№ на схеме:17-1

Наименование:Power relay

Каталожный номер:41B0079

Комплект:1

Примечание:

№ на схеме:17

Наименование:Evaporator

Каталожный номер:56C0946

Комплект:1

Примечание:
