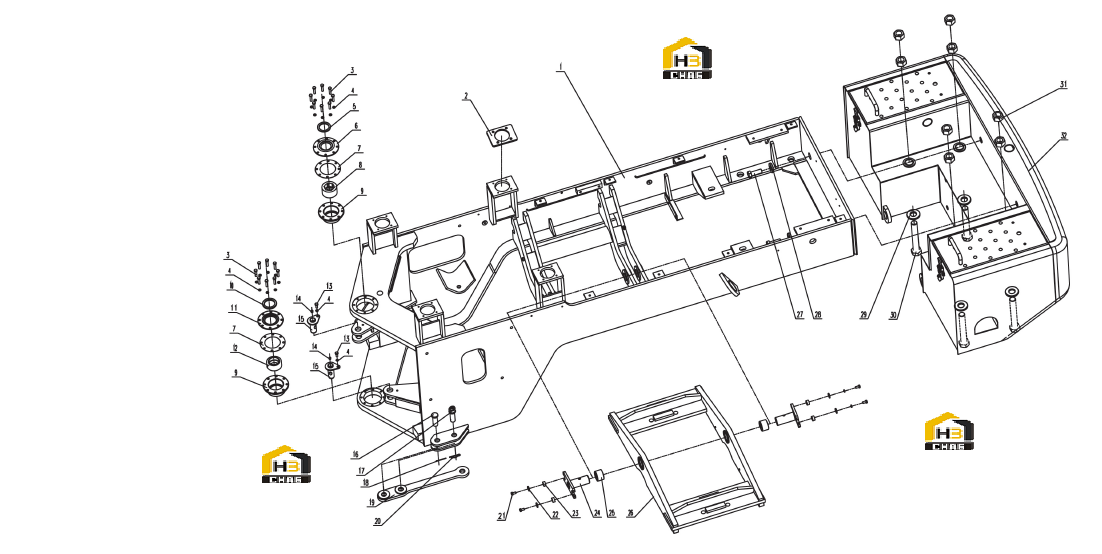

Рама задняя

← Комплектующие гидравлического бака Рама передняя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rear Frame

Каталожный номер:30D0412

Комплект:1

Примечание:20380001

№ на схеме:2

Наименование:Plate

Каталожный номер:14A3271

Комплект:4

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:00B0172

Комплект:16

Примечание:GB/T 5783-2000 M10x45

№ на схеме:4

Наименование:Spring

Каталожный номер:06B0003

Комплект:21

Примечание:GB/T 93-1987 10

№ на схеме:5

Наименование:Seal

Каталожный номер:12B0043

Комплект:1

Примечание:

№ на схеме:6

Наименование:Flange

Каталожный номер:58A0136

Комплект:1

Примечание:132C0006

№ на схеме:7

Наименование:Spacer

Каталожный номер:56A0004

Комплект:2

Примечание:132C0007

№ на схеме:8

Наименование:Sleeve

Каталожный номер:54A0151

Комплект:1

Примечание:131E0010

№ на схеме:9

Наименование:Round Plate

Каталожный номер:52A0155

Комплект:2

Примечание:132C0004

№ на схеме:10

Наименование:Seal

Каталожный номер:12B0042

Комплект:1

Примечание:

№ на схеме:11

Наименование:Flange

Каталожный номер:58A0135

Комплект:1

Примечание:132C0005

№ на схеме:12

Наименование:Bearing

Каталожный номер:35B0017

Комплект:1

Примечание:GB9163-1990 GE60ES

№ на схеме:13

Наименование:Bolt

Каталожный номер:00B0028

Комплект:2

Примечание:GB/T 5783-2000 M10x25

№ на схеме:14

Наименование:Grease Nipple

Каталожный номер:26B0010

Комплект:5

Примечание:7940.1-1995 M10x1

№ на схеме:15

Наименование:Shaft

Каталожный номер:15D0099

Комплект:4

Примечание:131D0048

№ на схеме:16

Наименование:Pin

Каталожный номер:66A0013

Комплект:1

Примечание:131J0084

№ на схеме:17

Наименование:Pin

Каталожный номер:15D0101

Комплект:1

Примечание:131J0085

№ на схеме:18

Наименование:Slit Pin

Каталожный номер:08B0044

Комплект:1

Примечание:GB/T 91-2000 4x55

№ на схеме:19

Наименование:Link

Каталожный номер:12D0024

Комплект:1

Примечание:

№ на схеме:20

Наименование:Spring

Каталожный номер:57A0003

Комплект:1

Примечание:410248A

№ на схеме:21

Наименование:Bolt

Каталожный номер:00B0083

Комплект:7

Примечание:GB/T 5783-2000 M16x40

№ на схеме:22

Наименование:Washer

Каталожный номер:06B0028

Комплект:7

Примечание:GB/T 96.1-2002 16

№ на схеме:23

Наименование:Sleeve

Каталожный номер:54A0091

Комплект:4

Примечание:

№ на схеме:24

Наименование:Shaft

Каталожный номер:15D0624

Комплект:2

Примечание:

№ на схеме:25

Наименование:Sleeve

Каталожный номер:54A0148

Комплект:2

Примечание:201E0050

№ на схеме:26

Наименование:Bracket

Каталожный номер:00D0270

Комплект:1

Примечание:201E0052

№ на схеме:27

Наименование:Bolt

Каталожный номер:01B0023

Комплект:2

Примечание:GB/T 5785-2000 M24x2x70

№ на схеме:28

Наименование:Round Plate

Каталожный номер:52A0163

Комплект:2

Примечание:202H0010

№ на схеме:29

Наименование:Spring

Каталожный номер:06B0037

Комплект:4

Примечание:510006

№ на схеме:30

Наименование:Bolt

Каталожный номер:01B0021

Комплект:4

Примечание:GB/T 5785-2000 M36x2x240

№ на схеме:31

Наименование:Nut

Каталожный номер:03B0018

Комплект:8

Примечание:GB/T 6171-2000 M36x2

№ на схеме:32

Наименование:Counter Weight

Каталожный номер:28C0171

Комплект:1

Примечание:
