Рама передняя

Рама передняя

← Рама задняя Ковш в сборе →

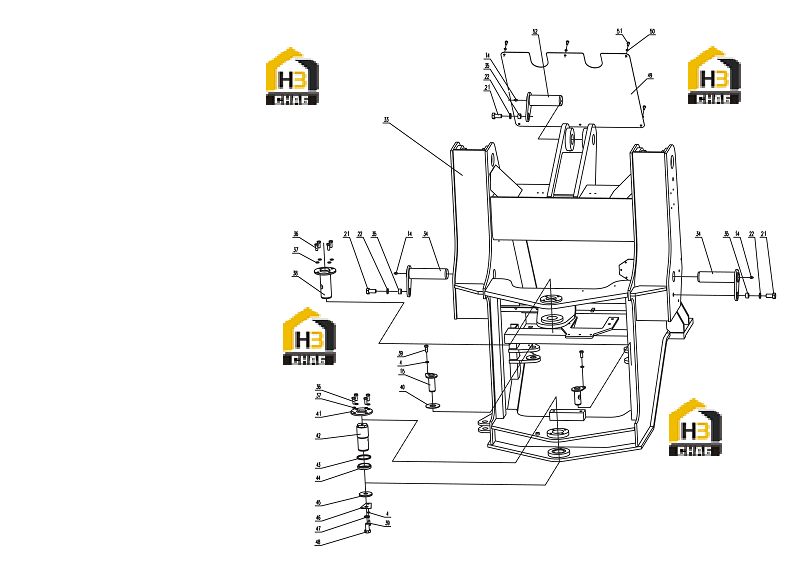

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:33
Наименование:Front Frame
Каталожный номер:30D0411
Комплект:1
Примечание:132C0010
0 ₽
шт
№ на схеме:34
Наименование:Shaft
Каталожный номер:15D0100
Комплект:2
Примечание:132C0300
0 ₽
шт
№ на схеме:35
Наименование:Sleeve
Каталожный номер:54A0160
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:36
Наименование:Bolt
Каталожный номер:00B0031
Комплект:8
Примечание:GB/T5783-2000 M12x30
0 ₽
шт
№ на схеме:37
Наименование:Washer
Каталожный номер:06B0013
Комплект:8
Примечание:GB/T 93-1987 12
0 ₽
шт
№ на схеме:38
Наименование:Shaft
Каталожный номер:15D0098
Комплект:1
Примечание:132C0400
0 ₽
шт
№ на схеме:39
Наименование:Bolt
Каталожный номер:00B0029
Комплект:3
Примечание:GB/T 5783-2000 M10x20
0 ₽
шт
№ на схеме:40
Наименование:Washer
Каталожный номер:56A0503
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:41
Наименование:Round Plate
Каталожный номер:52A0166
Комплект:1
Примечание:132C0002
0 ₽
шт
№ на схеме:42
Наименование:Shaft
Каталожный номер:60A0093
Комплект:1
Примечание:132C0003
0 ₽
шт
№ на схеме:43
Наименование:Seal
Каталожный номер:17B0037
Комплект:1
Примечание:131E0012
0 ₽
шт
№ на схеме:44
Наименование:Sleeve
Каталожный номер:54A0147
Комплект:1
Примечание:131E0008
0 ₽
шт
№ на схеме:45
Наименование:Round Plate
Каталожный номер:52A0165
Комплект:1
Примечание:131E0006
0 ₽
шт
№ на схеме:46
Наименование:Plate
Каталожный номер:10A0157
Комплект:1
Примечание:131E0007
0 ₽
шт
№ на схеме:47
Наименование:Washer
Каталожный номер:06B0001
Комплект:1
Примечание:GB/T 93-1987 20
0 ₽
шт
№ на схеме:48
Наименование:Bolt
Каталожный номер:00B0001
Комплект:1
Примечание:GB/T 5783-2000 M20x40
0 ₽
шт
№ на схеме:49
Наименование:Plate
Каталожный номер:10A0160
Комплект:1
Примечание:132C0001
0 ₽
шт
№ на схеме:50
Наименование:Spring
Каталожный номер:06B0009
Комплект:6
Примечание:GB/T 93-1987 8
0 ₽
шт
№ на схеме:51
Наименование:Bolt
Каталожный номер:00B0038
Комплект:6
Примечание:GB/T 5783-2000 M8x16
0 ₽
шт
№ на схеме:52
Наименование:Shaft
Каталожный номер:15D0097
Комплект:1
Примечание:132C0200
