Цилиндр стрелы

Цилиндр стрелы

← Клапан в сборе Гидроцилиндр стрелы (часть 1) →

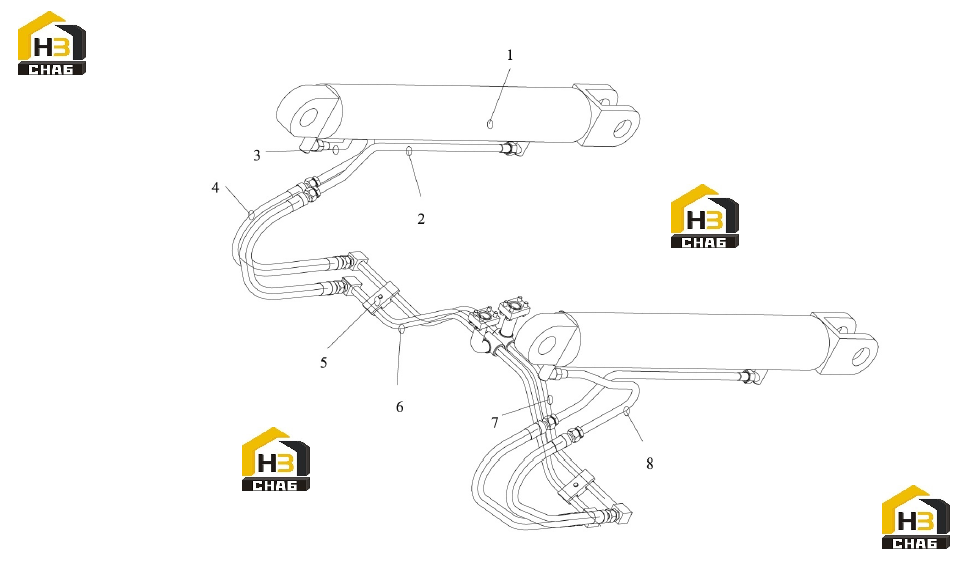

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Boom cylinder
Каталожный номер:10C0074
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Tube
Каталожный номер:17D0312
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Tube
Каталожный номер:17D0314
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hose
Каталожный номер:06C0056
Комплект:4
Примечание:20411G 27-10x2Wx10x100
0 ₽
шт
№ на схеме:5
Наименование:Clamp
Каталожный номер:08C0062
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:O-ring
Каталожный номер:10B0013
Комплект:1
Примечание:GB1235-76 32.5x3.55
0 ₽
шт
№ на схеме:6
Наименование:Tube
Каталожный номер:17D0327
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:O-ring
Каталожный номер:10B0013
Комплект:1
Примечание:GB1235-76 32.5x3.55
0 ₽
шт
№ на схеме:7
Наименование:Tube
Каталожный номер:17D0328
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Tube
Каталожный номер:17D0313
Комплект:1
Примечание:
