Клапан в сборе

← Гидроцилиндр в разборе Цилиндр стрелы →

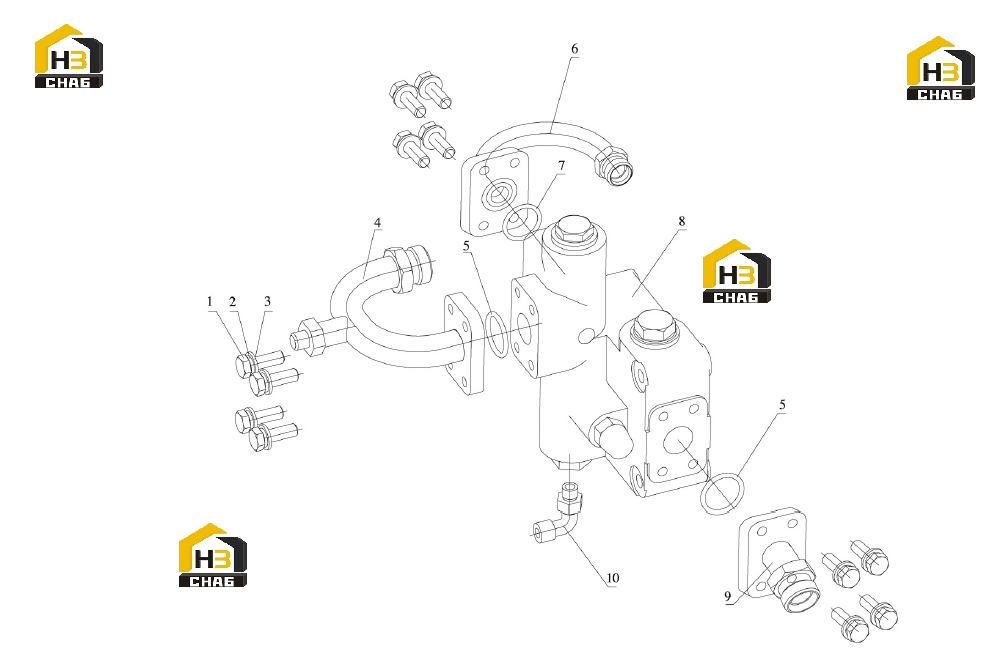

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:00B0021

Комплект:12

Примечание:GB5783-86 МЮхЗО

№ на схеме:2

Наименование:Washer

Каталожный номер:06B0003

Комплект:12

Примечание:GB93-87 10

№ на схеме:3

Наименование:Washer

Каталожный номер:06B0004

Комплект:12

Примечание:GB97.1-85 10

№ на схеме:4

Наименование:Tube

Каталожный номер:17D0425

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-ring

Каталожный номер:10B0061

Комплект:2

Примечание:GB3452.1-92 30X3.55G

№ на схеме:6

Наименование:Tube

Каталожный номер:17D0424

Комплект:1

Примечание:

№ на схеме:7

Наименование:O-ring

Каталожный номер:10B0035

Комплект:1

Примечание:GB 1235-76 30X3.1

№ на схеме:8

Наименование:Valve

Каталожный номер:12C0011

Комплект:1

Примечание:YXH-00

№ на схеме:9

Наименование:Tube

Каталожный номер:17D0426

Комплект:1

Примечание:

№ на схеме:10

Наименование:Connector

Каталожный номер:28B0022

Комплект:1

Примечание:GB5625.2-85 10
