Цилиндр гидравлический

Цилиндр гидравлический

← Система гидравлическая Гидроцилиндр стрелы (часть 2) →

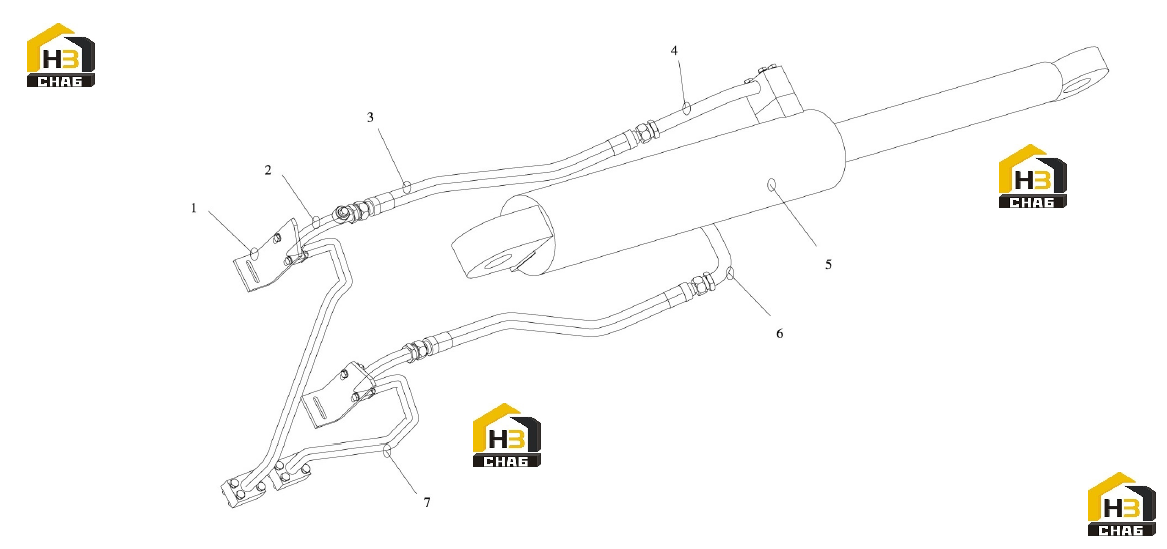

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Clamp
Каталожный номер:08C0060
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:O-ring
Каталожный номер:10B0013
Комплект:1
Примечание:GB3452.1-92 32.5x3.55
0 ₽
шт
№ на схеме:2
Наименование:Tube
Каталожный номер:17D0319
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Hose
Каталожный номер:06C0055
Комплект:2
Примечание:20411G 30-12X2W12-950
0 ₽
шт
№ на схеме:4
Наименование:O-ring
Каталожный номер:10B0028
Комплект:1
Примечание:GB1235-76 32X3.1
0 ₽
шт
№ на схеме:4
Наименование:Tube
Каталожный номер:17D0316
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Cylinder
Каталожный номер:10C0075
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:O-ring
Каталожный номер:10B0028
Комплект:1
Примечание:GB1235-76 32X3.1
0 ₽
шт
№ на схеме:6
Наименование:Tube
Каталожный номер:17D0317
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:O-ring
Каталожный номер:10B0013
Комплект:1
Примечание:GB3452.1-92 32.5x3,55
0 ₽
шт
№ на схеме:7
Наименование:Tube
Каталожный номер:17D0318
Комплект:1
Примечание:
