Система гидравлическая

Система гидравлическая

← Гидроцилиндр стрелы (часть 1) Цилиндр гидравлический →

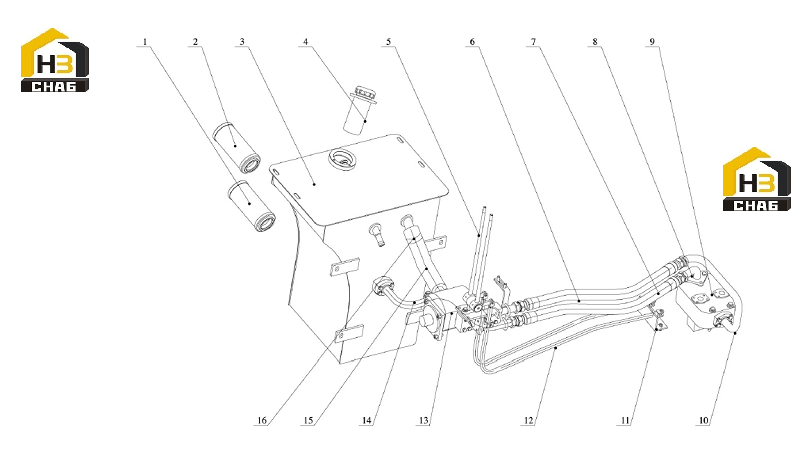

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Element
Каталожный номер:60C0025
Комплект:1
Примечание:L=240
0 ₽
шт
№ на схеме:2
Наименование:Element
Каталожный номер:60C0026
Комплект:1
Примечание:L=240
0 ₽
шт
№ на схеме:3
Наименование:Hydraulic oil tank
Каталожный номер:21C0183
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Element
Каталожный номер:60C0014
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Control assembly
Каталожный номер:44C0214
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hose
Каталожный номер:07C0130
Комплект:1
Примечание:20411G 42-1Bx3W16x930
0 ₽
шт
№ на схеме:7
Наименование:Hose
Каталожный номер:07C0128
Комплект:1
Примечание:20411G 42-24x1W24x930
0 ₽
шт
№ на схеме:8
Наименование:Tube
Каталожный номер:17D0323
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Valve
Каталожный номер:12C0070
Комплект:1
Примечание:DF25.2C
0 ₽
шт
№ на схеме:10
Наименование:O-ring
Каталожный номер:10B0003
Комплект:1
Примечание:CB1235-76 45X3.5
0 ₽
шт
№ на схеме:10
Наименование:Tube
Каталожный номер:17D0324
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Plate
Каталожный номер:26A0003
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Control cable
Каталожный номер:61C0104
Комплект:2
Примечание:L=1730
0 ₽
шт
№ на схеме:13
Наименование:Gear Pump
Каталожный номер:11C0028
Комплект:1
Примечание:CBGj2063
0 ₽
шт
№ на схеме:14
Наименование:O-ring
Каталожный номер:10B0003
Комплект:1
Примечание:GB1235-76 45X3.5
0 ₽
шт
№ на схеме:14
Наименование:Tube
Каталожный номер:17D0315
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Hose
Каталожный номер:07C0129
Комплект:1
Примечание:L=450
0 ₽
шт
№ на схеме:16
Наименование:Clamp
Каталожный номер:24B0008
Комплект:1
Примечание:JB/T8870-1999 44-64
