Рукоятка управления

Рукоятка управления

← Узел стояночного тормоза Клапан воздушного тормоза в сборе →

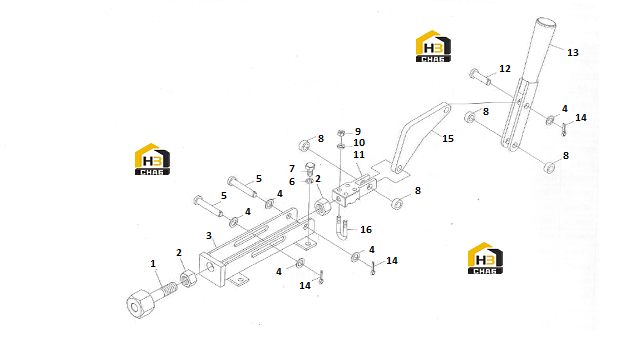

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Connector
Каталожный номер:03A0013
Комплект:1
Примечание:409206
0 ₽
шт
№ на схеме:2
Наименование:Nut
Каталожный номер:03B0044
Комплект:2
Примечание:GB172-86 M16
0 ₽
шт
№ на схеме:3
Наименование:Control brocket
Каталожный номер:23D0001
Комплект:1
Примечание:409307-309
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:06B0061
Комплект:5
Примечание:GB97.2-869 10
0 ₽
шт
№ на схеме:5
Наименование:Pin
Каталожный номер:08B0004
Комплект:2
Примечание:GB882-86 A10x55
0 ₽
шт
№ на схеме:6
Наименование:Bolt
Каталожный номер:00B0038
Комплект:4
Примечание:GB5783-86 M8x16
0 ₽
шт
№ на схеме:7
Наименование:Washer
Каталожный номер:06B0009
Комплект:4
Примечание:GB93-86 8
0 ₽
шт
№ на схеме:8
Наименование:Sleeve
Каталожный номер:54A0023
Комплект:4
Примечание:409303
0 ₽
шт
№ на схеме:9
Наименование:Nut
Каталожный номер:03B0013
Комплект:4
Примечание:GB6170-86 M6
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:06B0021
Комплект:4
Примечание:GB93-87 6
0 ₽
шт
№ на схеме:11
Наименование:Guide block
Каталожный номер:74A0002
Комплект:1
Примечание:409305
0 ₽
шт
№ на схеме:12
Наименование:Pin
Каталожный номер:08B0013
Комплект:1
Примечание:GB882-86 A10x30
0 ₽
шт
№ на схеме:13
Наименование:Handle
Каталожный номер:64A0023
Комплект:1
Примечание:409301-02
0 ₽
шт
№ на схеме:14
Наименование:Split pin
Каталожный номер:08B0012
Комплект:3
Примечание:GB91-86 3.2x16
0 ₽
шт
№ на схеме:15
Наименование:Link
Каталожный номер:64A0005
Комплект:1
Примечание:409304
0 ₽
шт
№ на схеме:16
Наименование:U-bolt
Каталожный номер:02B0014
Комплект:4
Примечание:409306
