Клапан воздушного тормоза в сборе

Клапан воздушного тормоза в сборе

← Рукоятка управления Рама задняя →

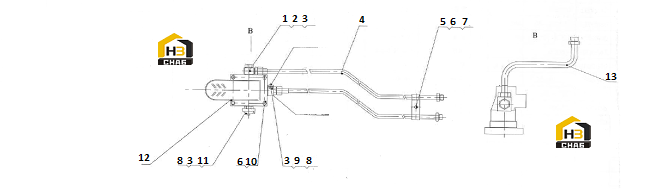

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Connector
Каталожный номер:04A0047
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt
Каталожный номер:01B0004
Комплект:1
Примечание:408207
0 ₽
шт
№ на схеме:3
Наименование:Spacer
Каталожный номер:56A0006
Комплект:2
Примечание:408206
0 ₽
шт
№ на схеме:4
Наименование:Tube
Каталожный номер:17D0335
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Clip
Каталожный номер:82A0061
Комплект:1
Примечание:408101
0 ₽
шт
№ на схеме:6
Наименование:Spacer
Каталожный номер:06B0027
Комплект:5
Примечание:GB93-87 8
0 ₽
шт
№ на схеме:7
Наименование:Bolt
Каталожный номер:00B0038
Комплект:1
Примечание:GB5783-86 M8X16
0 ₽
шт
№ на схеме:8
Наименование:Bolt
Каталожный номер:03A0044
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Connector
Каталожный номер:04A0046
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bolt
Каталожный номер:00B0073
Комплект:4
Примечание:GB5783-86 M8X30
0 ₽
шт
№ на схеме:11
Наименование:Blake light switch
Каталожный номер:55C0039
Комплект:1
Примечание:JL99010916
0 ₽
шт
№ на схеме:12
Наименование:Valve
Каталожный номер:55C0058
Комплект:1
Примечание:JL990109XG30
0 ₽
шт
№ на схеме:13
Наименование:Tube
Каталожный номер:17D0334
Комплект:1
Примечание:
