Узел управления переключением передач

Узел управления переключением передач

← Трансмиссия и гидротрансформатор Система привода →

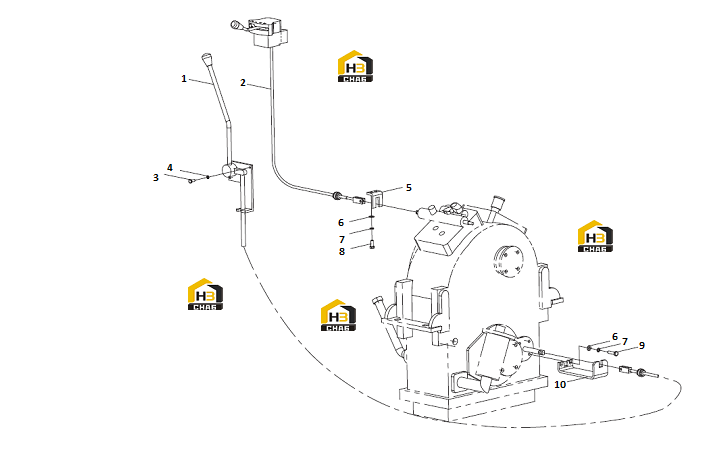

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:High and low gear artifact
Каталожный номер:24C0025
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Variable speed controller
Каталожный номер:2400023
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Bolt
Каталожный номер:00B0017
Комплект:3
Примечание:GB5783-86 M8X20
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:06B0009
Комплект:3
Примечание:GB93-87 8
0 ₽
шт
№ на схеме:5
Наименование:Board
Каталожный номер:23A1093
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:06B0004
Комплект:4
Примечание:GB97.1-85 10
0 ₽
шт
№ на схеме:7
Наименование:Washer
Каталожный номер:06B0003
Комплект:4
Примечание:GB93-87 10
0 ₽
шт
№ на схеме:8
Наименование:Bolt
Каталожный номер:00B0028
Комплект:2
Примечание:GB5783-86 M10X25
0 ₽
шт
№ на схеме:9
Наименование:Bolt
Каталожный номер:00B0068
Комплект:2
Примечание:GB5783-86 M10X38
0 ₽
шт
№ на схеме:10
Наименование:Support plate
Каталожный номер:23A0845
Комплект:1
Примечание:
