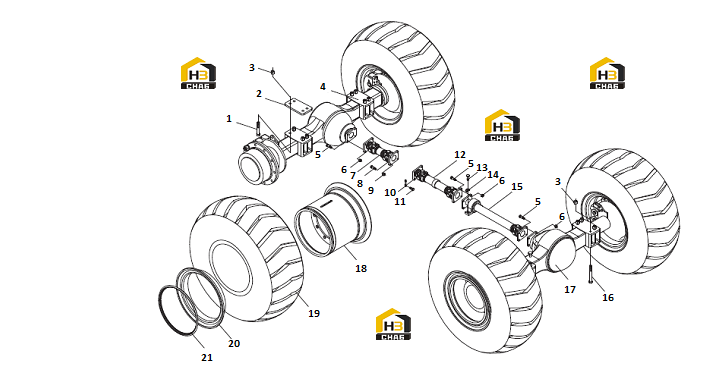

Система привода

← Узел управления переключением передач Мост ведущий →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:01B0724

Комплект:8

Примечание:GB5785-86 M24x2x247

№ на схеме:2

Наименование:Plate

Каталожный номер:14A0579

Комплект:4

Примечание:

№ на схеме:3

Наименование:Nut

Каталожный номер:03B0083

Комплект:16

Примечание:GB889-86 M24x2

№ на схеме:4

Наименование:Axle

Каталожный номер:41C0203

Комплект:1

Примечание:PR50.21 M-II

№ на схеме:5

Наименование:Bolt

Каталожный номер:01B0160

Комплект:12

Примечание:GB5785-86 M14x1.5x45

№ на схеме:6

Наименование:Nut

Каталожный номер:03B0003

Комплект:12

Примечание:GB889-86 M14x1.5

№ на схеме:7

Наименование:Drive shaft Assem

Каталожный номер:51C0181

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt

Каталожный номер:01B0178

Комплект:4

Примечание:GB5785-86 M14x1.5x40

№ на схеме:9

Наименование:Nut

Каталожный номер:03B0145

Комплект:4

Примечание:GB890-86 M14x1.5

№ на схеме:10

Наименование:Shims

Каталожный номер:56A0005

Комплект:2

Примечание:404028

№ на схеме:11

Наименование:Bolt

Каталожный номер:00B0079

Комплект:4

Примечание:GB5786-86 M14x1.5x30

№ на схеме:12

Наименование:Drive shaft Assem

Каталожный номер:51C0180

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:00B0042

Комплект:2

Примечание:GB5783-86 M14x30

№ на схеме:14

Наименование:Washer

Каталожный номер:55A0113

Комплект:2

Примечание:

№ на схеме:15

Наименование:Drive shaft Assem

Каталожный номер:51C0179

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt

Каталожный номер:01B0127

Комплект:8

Примечание:GB5785-86 M24x2x255

№ на схеме:17

Наименование:Axle

Каталожный номер:41C0202

Комплект:1

Примечание:PR50.21 M-II

№ на схеме:18

Наименование:Rim body

Каталожный номер:14D0025

Комплект:4

Примечание:

№ на схеме:19

Наименование:Tire

Каталожный номер:20B0006

Комплект:4

Примечание:GB2980-91 17.5-25x12

№ на схеме:20

Наименование:Snap Ring

Каталожный номер:57A0030

Комплект:4

Примечание:

№ на схеме:21

Наименование:Snap Ring

Каталожный номер:57A0028

Комплект:4

Примечание:
