Система вытяжная

Система вытяжная

← Комплектующие кабины Комплект деталей →

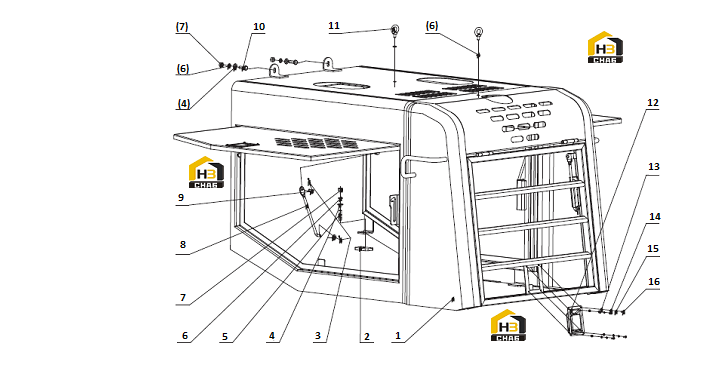

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Hood Frame
Каталожный номер:44D0085
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Rubber Plate
Каталожный номер:21B0085
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Pin
Каталожный номер:08B0021
Комплект:6
Примечание:GB91-86 4x25
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:06B0012
Комплект:11
Примечание:GB97.1-85 12
0 ₽
шт
№ на схеме:5
Наименование:Stud
Каталожный номер:05B0048
Комплект:6
Примечание:GB897-88 M12x35
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:06B0013
Комплект:10
Примечание:GB93-87 12
0 ₽
шт
№ на схеме:7
Наименование:Nut
Каталожный номер:03B0010
Комплект:8
Примечание:GB6170-86 M12
0 ₽
шт
№ на схеме:8
Наименование:Rod
Каталожный номер:64A0025
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Pin
Каталожный номер:08B0032
Комплект:3
Примечание:GB882-86 B8x24
0 ₽
шт
№ на схеме:10
Наименование:Bolt
Каталожный номер:00B0026
Комплект:2
Примечание:GB5783-86 M12x35
0 ₽
шт
№ на схеме:11
Наименование:Screw
Каталожный номер:04B0009
Комплект:2
Примечание:GB825-88 M12
0 ₽
шт
№ на схеме:12
Наименование:Lock
Каталожный номер:48C0060
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Nut
Каталожный номер:03B0072
Комплект:12
Примечание:GB6170-86 M5
0 ₽
шт
№ на схеме:14
Наименование:Washer
Каталожный номер:06B0054
Комплект:12
Примечание:GB93-87 5
0 ₽
шт
№ на схеме:15
Наименование:Washer
Каталожный номер:06B0143
Комплект:12
Примечание:GB97.1-85 5
0 ₽
шт
№ на схеме:16
Наименование:Screw
Каталожный номер:04B0062
Комплект:12
Примечание:GB818-85 M5x12
