Комплект деталей

Комплект деталей

← Система вытяжная Система электрическая →

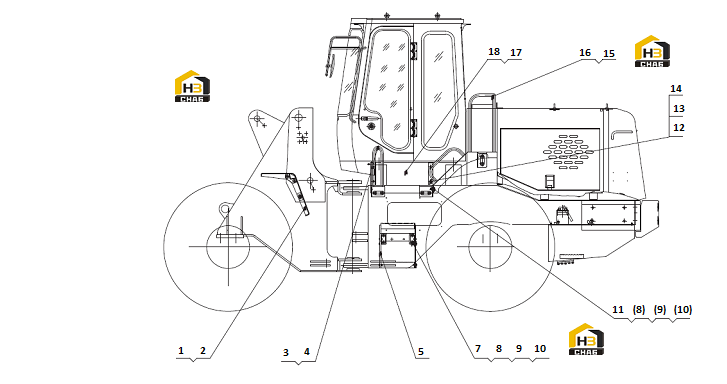

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Left Front Fender
Каталожный номер:40D0045
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Right Front Fendr
Каталожный номер:40D0046
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Left Platform
Каталожный номер:41D0041
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Right Platform
Каталожный номер:41D0083
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Left Ladder
Каталожный номер:26C0021
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Right Ladder
Каталожный номер:26C0020
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Stud
Каталожный номер:05B0011
Комплект:26
Примечание:GB897-88 AM12x30
0 ₽
шт
№ на схеме:8
Наименование:Washer
Каталожный номер:C6B0101
Комплект:34
Примечание:GB96-85 12
0 ₽
шт
№ на схеме:9
Наименование:Washer
Каталожный номер:C6B0013
Комплект:30
Примечание:GB93-87 12
0 ₽
шт
№ на схеме:10
Наименование:Nut
Каталожный номер:03B0010
Комплект:30
Примечание:GB6170-86 M12
0 ₽
шт
№ на схеме:11
Наименование:Bolt
Каталожный номер:OOB0026
Комплект:4
Примечание:GB5783-86 M12x35
0 ₽
шт
№ на схеме:12
Наименование:Bolt
Каталожный номер:02B0038
Комплект:8
Примечание:GB5783-86 M8x18
0 ₽
шт
№ на схеме:13
Наименование:Washer
Каталожный номер:G6B0098
Комплект:8
Примечание:GB96-85 8
0 ₽
шт
№ на схеме:14
Наименование:Washer
Каталожный номер:C6B0009
Комплект:8
Примечание:GB93-87 8
0 ₽
шт
№ на схеме:15
Наименование:Left Rear Fender
Каталожный номер:41D0081
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Right Rear Fender
Каталожный номер:41D0080
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Plate
Каталожный номер:20A1029
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Plate
Каталожный номер:20A1030
Комплект:1
Примечание:
