Система каркасная (часть 2)

Система каркасная (часть 2)

← Система каркасная (часть 1) Ковш в сборе →

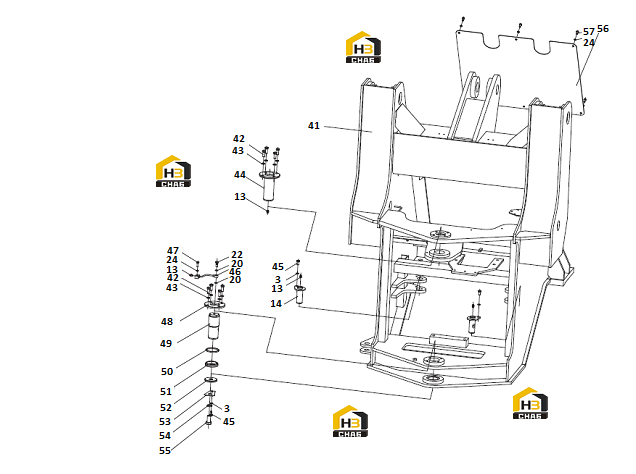

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:38
Наименование:Bolt
Каталожный номер:00B0017
Комплект:8
Примечание:GB5783-86 M8x20
0 ₽
шт
№ на схеме:39
Наименование:Plate
Каталожный номер:10A0298
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:40
Наименование:Plate
Каталожный номер:10A0280
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:41
Наименование:Front Frame
Каталожный номер:30D0103
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:42
Наименование:Bolt
Каталожный номер:00B0031
Комплект:8
Примечание:GB5783-86 M12x30
0 ₽
шт
№ на схеме:43
Наименование:Washer
Каталожный номер:06B0013
Комплект:8
Примечание:GB93-87 12
0 ₽
шт
№ на схеме:44
Наименование:Shaft
Каталожный номер:15D0098
Комплект:1
Примечание:132C0400
0 ₽
шт
№ на схеме:45
Наименование:Bolt
Каталожный номер:00B0029
Комплект:3
Примечание:GB5783-86 M10x20
0 ₽
шт
№ на схеме:46
Наименование:Pipe
Каталожный номер:17D0331
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:47
Наименование:Bolt
Каталожный номер:00B0018
Комплект:1
Примечание:GB5783-86 M8x25
0 ₽
шт
№ на схеме:48
Наименование:Round Plate
Каталожный номер:52A0166
Комплект:1
Примечание:132C0002
0 ₽
шт
№ на схеме:49
Наименование:Shaft
Каталожный номер:60A0093
Комплект:1
Примечание:132C0003
0 ₽
шт
№ на схеме:50
Наименование:Seal
Каталожный номер:17B0037
Комплект:1
Примечание:131E0012
0 ₽
шт
№ на схеме:51
Наименование:Sleeve
Каталожный номер:54A0147
Комплект:1
Примечание:131E0008
0 ₽
шт
№ на схеме:52
Наименование:Round Plate
Каталожный номер:52A0165
Комплект:1
Примечание:131E0006
0 ₽
шт
№ на схеме:53
Наименование:Plate
Каталожный номер:10A0157
Комплект:1
Примечание:131E0007
0 ₽
шт
№ на схеме:54
Наименование:Washer
Каталожный номер:06B0001
Комплект:1
Примечание:GB93-87
0 ₽
шт
№ на схеме:55
Наименование:Bolt
Каталожный номер:00B0001
Комплект:1
Примечание:GB5783-86 M20x40
0 ₽
шт
№ на схеме:56
Наименование:Plate
Каталожный номер:10A0160
Комплект:1
Примечание:132C0001
0 ₽
шт
№ на схеме:57
Наименование:Bolt
Каталожный номер:00B0038
Комплект:6
Примечание:GB5783-86 M8x16
