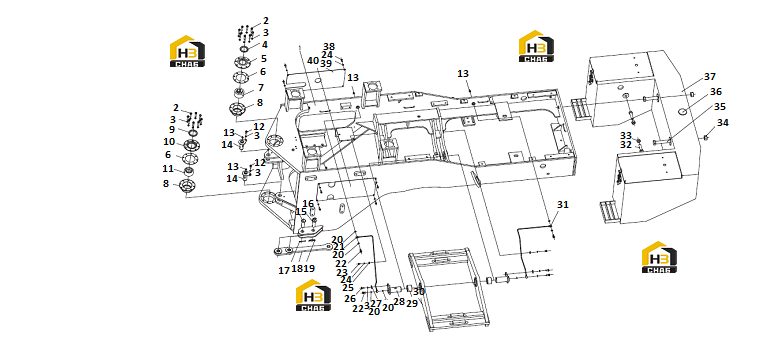

Система каркасная (часть 1)

← Система стояночного тормоза Система каркасная (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rear Frame

Каталожный номер:30D0104

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:00B0172

Комплект:16

Примечание:GB5783-86 M10x45

№ на схеме:3

Наименование:Spring

Каталожный номер:06B0003

Комплект:23

Примечание:GB93-87 10

№ на схеме:4

Наименование:Seal

Каталожный номер:12B0043

Комплект:1

Примечание:

№ на схеме:5

Наименование:Flange

Каталожный номер:58A0136

Комплект:1

Примечание:132C0006

№ на схеме:6

Наименование:Spacer

Каталожный номер:56A0004

Комплект:2

Примечание:132C0007

№ на схеме:7

Наименование:Sleeve

Каталожный номер:54A0151

Комплект:1

Примечание:131E0010

№ на схеме:8

Наименование:Round Plate

Каталожный номер:52A0155

Комплект:2

Примечание:132C0004

№ на схеме:9

Наименование:Seal

Каталожный номер:12B0042

Комплект:1

Примечание:

№ на схеме:10

Наименование:Flange

Каталожный номер:58A0135

Комплект:1

Примечание:132C0005

№ на схеме:11

Наименование:Bearing

Каталожный номер:35B0017

Комплект:1

Примечание:GB304-88 GE60ES

№ на схеме:12

Наименование:Bolt

Каталожный номер:00B0028

Комплект:2

Примечание:GB5783-86 M10x25

№ на схеме:13

Наименование:Grease Nipple

Каталожный номер:26B0010

Комплект:11

Примечание:JB/T7940.1 M10x1

№ на схеме:14

Наименование:Shaft

Каталожный номер:15D0099

Комплект:4

Примечание:131D0048

№ на схеме:15

Наименование:Pin

Каталожный номер:66A0013

Комплект:1

Примечание:131J0084

№ на схеме:16

Наименование:Pin

Каталожный номер:15D0101

Комплект:1

Примечание:131J0085

№ на схеме:17

Наименование:Slit Pin

Каталожный номер:08B0044

Комплект:1

Примечание:GB91-86 4x55

№ на схеме:18

Наименование:Link

Каталожный номер:12D0024

Комплект:1

Примечание:

№ на схеме:19

Наименование:Spring

Каталожный номер:57A0003

Комплект:1

Примечание:410248A

№ на схеме:20

Наименование:Washer

Каталожный номер:06B0078

Комплект:10

Примечание:406213

№ на схеме:21

Наименование:Pipe

Каталожный номер:17D0333

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt

Каталожный номер:02B0011

Комплект:5

Примечание:410023A

№ на схеме:23

Наименование:Bolt

Каталожный номер:00B0070

Комплект:2

Примечание:GB5783-86 M8x10

№ на схеме:24

Наименование:Washer

Каталожный номер:06B0009

Комплект:6

Примечание:GB93-87 8

№ на схеме:25

Наименование:Clip

Каталожный номер:82A0001

Комплект:17

Примечание:408026

№ на схеме:26

Наименование:Bolt

Каталожный номер:00B0027

Комплект:2

Примечание:GB5783-86 M10x16

№ на схеме:27

Наименование:Washer

Каталожный номер:06B0049

Комплект:2

Примечание:GB96-85 10

№ на схеме:28

Наименование:Shaft

Каталожный номер:15D0079

Комплект:2

Примечание:201E0054

№ на схеме:29

Наименование:Sleeve

Каталожный номер:54A0148

Комплект:2

Примечание:201E0050

№ на схеме:30

Наименование:Bracket

Каталожный номер:00D0526

Комплект:2

Примечание:

№ на схеме:31

Наименование:Pipe

Каталожный номер:17D0666

Комплект:1

Примечание:

№ на схеме:32

Наименование:Bolt

Каталожный номер:01B0018

Комплект:1

Примечание:GB5782-86 M20x70

№ на схеме:33

Наименование:Nut

Каталожный номер:03B0149

Комплект:2

Примечание:GB889-86 M20

№ на схеме:34

Наименование:Nut

Каталожный номер:03B0089

Комплект:2

Примечание:GB889-86 M27

№ на схеме:35

Наименование:Bolt

Каталожный номер:01B0736

Комплект:2

Примечание:GB5782-86 M27x215

№ на схеме:36

Наименование:Pin

Каталожный номер:60A0232

Комплект:2

Примечание:

№ на схеме:37

Наименование:Counter Weigh

Каталожный номер:28C0093

Комплект:1

Примечание:
