Система тормозная

Система тормозная

← Труба стальная Педаль тормозная в сборе →

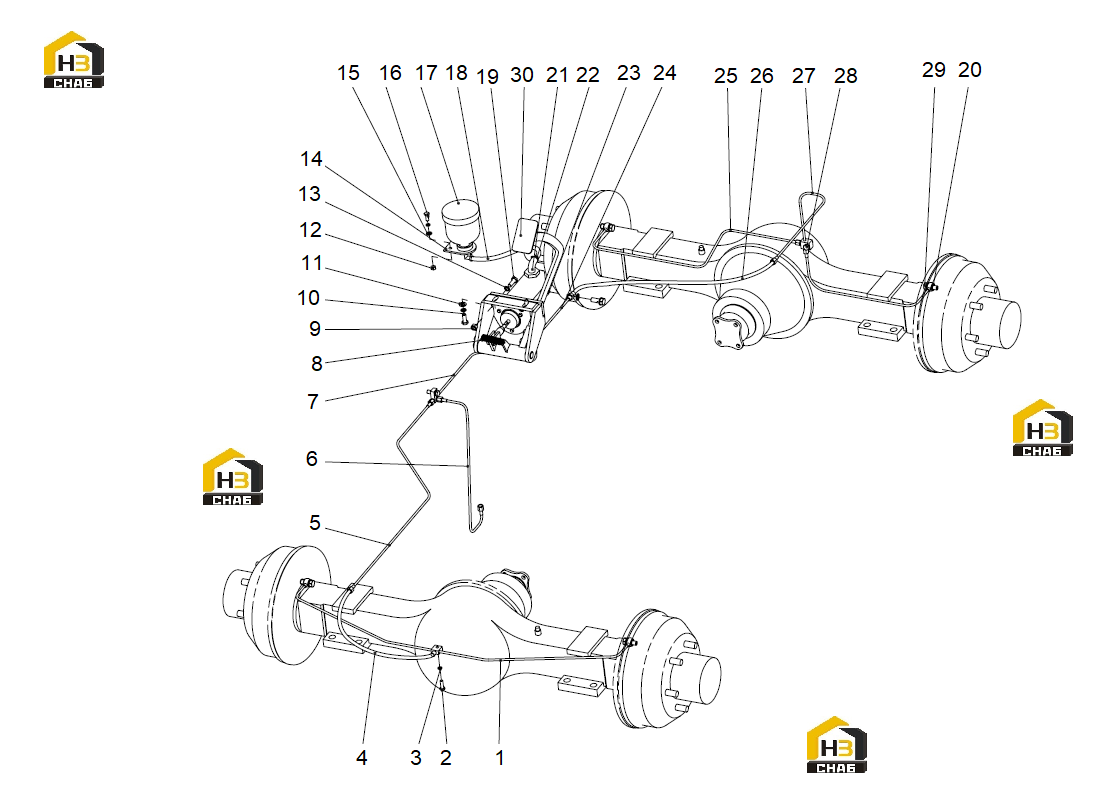

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:tube
Каталожный номер:17D1705
Комплект:1
Примечание:-
0 ₽
шт
№ на схеме:2
Наименование:bolt
Каталожный номер:00B0018
Комплект:1
Примечание:M8X25
0 ₽
шт
№ на схеме:3
Наименование:washer
Каталожный номер:06B0009
Комплект:3
Примечание:8
0 ₽
шт
№ на схеме:4
Наименование:hose
Каталожный номер:05C0638
Комплект:1
Примечание:-
0 ₽
шт
№ на схеме:5
Наименование:tube
Каталожный номер:17D1706
Комплект:1
Примечание:-
0 ₽
шт
№ на схеме:6
Наименование:tube
Каталожный номер:17D1710
Комплект:1
Примечание:-
0 ₽
шт
№ на схеме:7
Наименование:tube
Каталожный номер:17D1704
Комплект:1
Примечание:-
0 ₽
шт
№ на схеме:8
Наименование:spring
Каталожный номер:27B0202
Комплект:1
Примечание:-
0 ₽
шт
№ на схеме:9
Наименование:nut
Каталожный номер:03B0026
Комплект:2
Примечание:M10
0 ₽
шт
№ на схеме:10
Наименование:bolt
Каталожный номер:01B0445
Комплект:2
Примечание:M10X25
0 ₽
шт
№ на схеме:11
Наименование:washer
Каталожный номер:06B0004
Комплект:2
Примечание:10
0 ₽
шт
№ на схеме:12
Наименование:nut
Каталожный номер:03B0005
Комплект:2
Примечание:M8
0 ₽
шт
№ на схеме:13
Наименование:washer
Каталожный номер:06B0003
Комплект:6
Примечание:10
0 ₽
шт
№ на схеме:14
Наименование:bracket
Каталожный номер:18D0248
Комплект:1
Примечание:-
0 ₽
шт
№ на схеме:15
Наименование:washer
Каталожный номер:06B0027
Комплект:2
Примечание:8
0 ₽
шт
№ на схеме:16
Наименование:bolt
Каталожный номер:00B0017
Комплект:2
Примечание:M8X20
0 ₽
шт
№ на схеме:17
Наименование:oil cup
Каталожный номер:55C0216
Комплект:1
Примечание:-
0 ₽
шт
№ на схеме:18
Наименование:hose
Каталожный номер:30A0241
Комплект:1
Примечание:-
0 ₽
шт
№ на схеме:19
Наименование:bolt
Каталожный номер:01B0355
Комплект:4
Примечание:M10X30
0 ₽
шт
№ на схеме:20
Наименование:washer
Каталожный номер:06B0047
Комплект:10
Примечание:M12
0 ₽
шт
№ на схеме:21
Наименование:filling
Каталожный номер:03A0244
Комплект:1
Примечание:-
0 ₽
шт
№ на схеме:22
Наименование:clamp
Каталожный номер:24B0045
Комплект:2
Примечание:10-25.
0 ₽
шт
№ на схеме:23
Наименование:tube
Каталожный номер:17D1702
Комплект:1
Примечание:-
0 ₽
шт
№ на схеме:24
Наименование:tube
Каталожный номер:17D1703
Комплект:1
Примечание:-
0 ₽
шт
№ на схеме:25
Наименование:tube
Каталожный номер:17D1708
Комплект:1
Примечание:-
0 ₽
шт
№ на схеме:26
Наименование:hose
Каталожный номер:05C0637
Комплект:1
Примечание:-
0 ₽
шт
№ на схеме:27
Наименование:tube
Каталожный номер:17D1707
Комплект:1
Примечание:-
0 ₽
шт
№ на схеме:28
Наименование:tube
Каталожный номер:17D1709
Комплект:1
Примечание:-
0 ₽
шт
№ на схеме:29
Наименование:bolt
Каталожный номер:03A0093
Комплект:5
Примечание:-
0 ₽
шт
№ на схеме:30
Наименование:pedal assembly
Каталожный номер:45C0080
Комплект:1
Примечание:-
