Педаль тормозная в сборе

Педаль тормозная в сборе

← Система тормозная Cистема ручного тормоза →

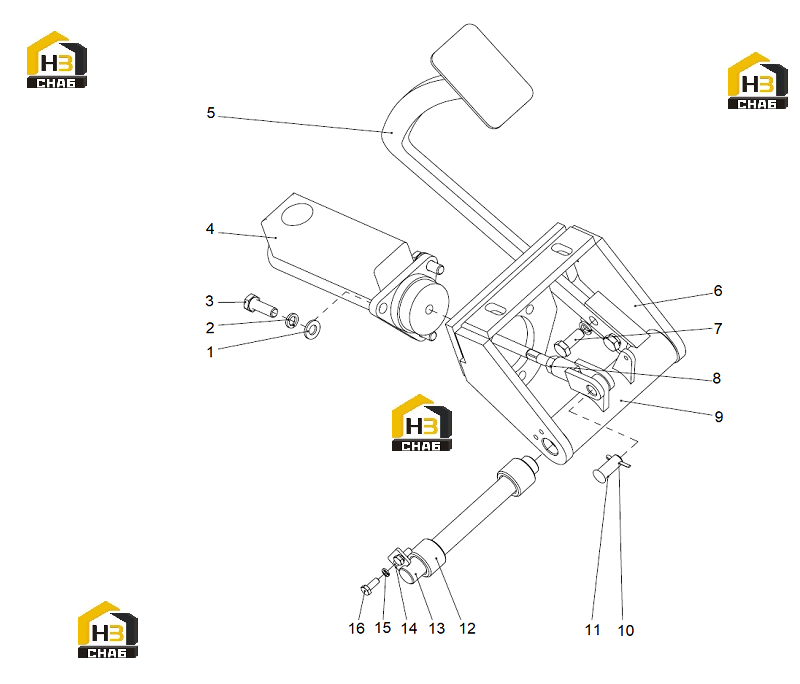

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:washer
Каталожный номер:06B0004
Комплект:3
Примечание:10
0 ₽
шт
№ на схеме:2
Наименование:washer
Каталожный номер:06B0003
Комплект:5
Примечание:10
0 ₽
шт
№ на схеме:3
Наименование:bolt
Каталожный номер:00B0022
Комплект:3
Примечание:M10X30
0 ₽
шт
№ на схеме:4
Наименование:pump
Каталожный номер:55C0215
Комплект:1
Примечание:-
0 ₽
шт
№ на схеме:5
Наименование:pedal
Каталожный номер:00D2101
Комплект:1
Примечание:-
0 ₽
шт
№ на схеме:6
Наименование:bracket
Каталожный номер:00D2099
Комплект:1
Примечание:-
0 ₽
шт
№ на схеме:7
Наименование:bolt
Каталожный номер:01B0445
Комплект:2
Примечание:M10X25
0 ₽
шт
№ на схеме:8
Наименование:nut
Каталожный номер:03B0026
Комплект:1
Примечание:M10
0 ₽
шт
№ на схеме:9
Наименование:bracked
Каталожный номер:00D2100
Комплект:1
Примечание:-
0 ₽
шт
№ на схеме:10
Наименование:pin
Каталожный номер:08B0245
Комплект:1
Примечание:3.2X24
0 ₽
шт
№ на схеме:11
Наименование:pin
Каталожный номер:08B0752
Комплект:1
Примечание:B12X28
0 ₽
шт
№ на схеме:12
Наименование:shaft
Каталожный номер:60A0789
Комплект:2
Примечание:-
0 ₽
шт
№ на схеме:13
Наименование:shaft
Каталожный номер:61A0242
Комплект:1
Примечание:-
0 ₽
шт
№ на схеме:14
Наименование:ban
Каталожный номер:10A0790
Комплект:1
Примечание:-
0 ₽
шт
№ на схеме:15
Наименование:washer
Каталожный номер:06B0021
Комплект:2
Примечание:6
0 ₽
шт
№ на схеме:16
Наименование:bolt
Каталожный номер:01B1002
Комплект:2
Примечание:-
