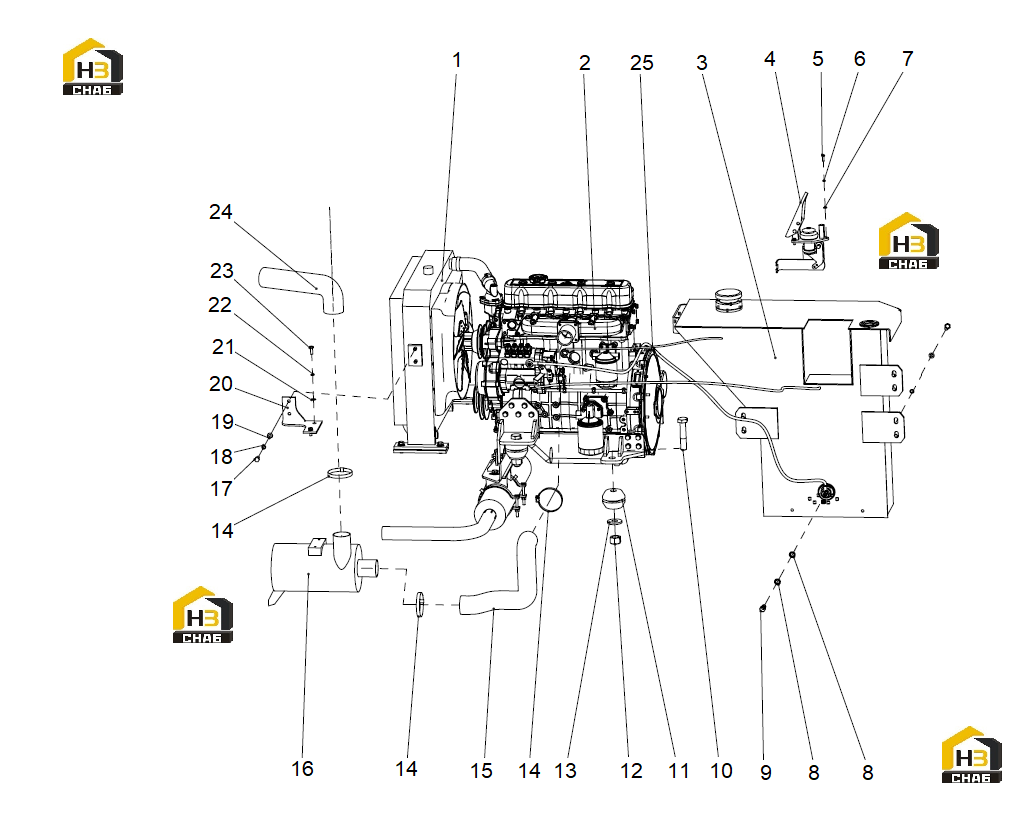

Комплектующие двигателя

← Система радиаторная Бак топливный в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:water radiotor

Каталожный номер:20C0168

Комплект:1

Примечание:-

№ на схеме:2

Наименование:engine assembly

Каталожный номер:40C0352

Комплект:1

Примечание:-

№ на схеме:3

Наименование:fuel tank

Каталожный номер:21C0280

Комплект:1

Примечание:-

№ на схеме:4

Наименование:accelerator control

Каталожный номер:72A0205

Комплект:1

Примечание:-

№ на схеме:5

Наименование:bolt

Каталожный номер:00B0015

Комплект:3

Примечание:M6X20

№ на схеме:6

Наименование:washer

Каталожный номер:06B0021

Комплект:3

Примечание:6

№ на схеме:7

Наименование:washer

Каталожный номер:06B0044

Комплект:3

Примечание:6

№ на схеме:8

Наименование:washer

Каталожный номер:06B0226

Комплект:2

Примечание:M14

№ на схеме:9

Наименование:bolt

Каталожный номер:02B0170

Комплект:1

Примечание:-

№ на схеме:10

Наименование:bolt

Каталожный номер:01B0509

Комплект:4

Примечание:M22x110

№ на схеме:11

Наименование:shock absorber

Каталожный номер:21B0095

Комплект:4

Примечание:-

№ на схеме:12

Наименование:nut

Каталожный номер:03B0618

Комплект:4

Примечание:M22

№ на схеме:13

Наименование:underlay

Каталожный номер:55A0327

Комплект:4

Примечание:-

№ на схеме:14

Наименование:clamp

Каталожный номер:24B0048

Комплект:3

Примечание:70-90

№ на схеме:15

Наименование:hose

Каталожный номер:32A0280

Комплект:1

Примечание:-

№ на схеме:16

Наименование:air filter

Каталожный номер:50C0405

Комплект:1

Примечание:-

№ на схеме:17

Наименование:bolt

Каталожный номер:00B0028

Комплект:1

Примечание:M10X25

№ на схеме:18

Наименование:washer

Каталожный номер:06B0003

Комплект:1

Примечание:10

№ на схеме:19

Наименование:washer

Каталожный номер:06B0004

Комплект:1

Примечание:10

№ на схеме:20

Наименование:plank

Каталожный номер:22A0570

Комплект:1

Примечание:-

№ на схеме:21

Наименование:washer

Каталожный номер:06B0027

Комплект:2

Примечание:8

№ на схеме:22

Наименование:washer

Каталожный номер:06B0009

Комплект:2

Примечание:8

№ на схеме:23

Наименование:bot

Каталожный номер:00B0018

Комплект:2

Примечание:M8X25

№ на схеме:24

Наименование:hose

Каталожный номер:32A0277

Комплект:1

Примечание:-

№ на схеме:25

Наименование:stop accelerafor

Каталожный номер:61C0033

Комплект:1

Примечание:-
