Бак топливный в сборе

← Комплектующие двигателя Фильтр воздушный →

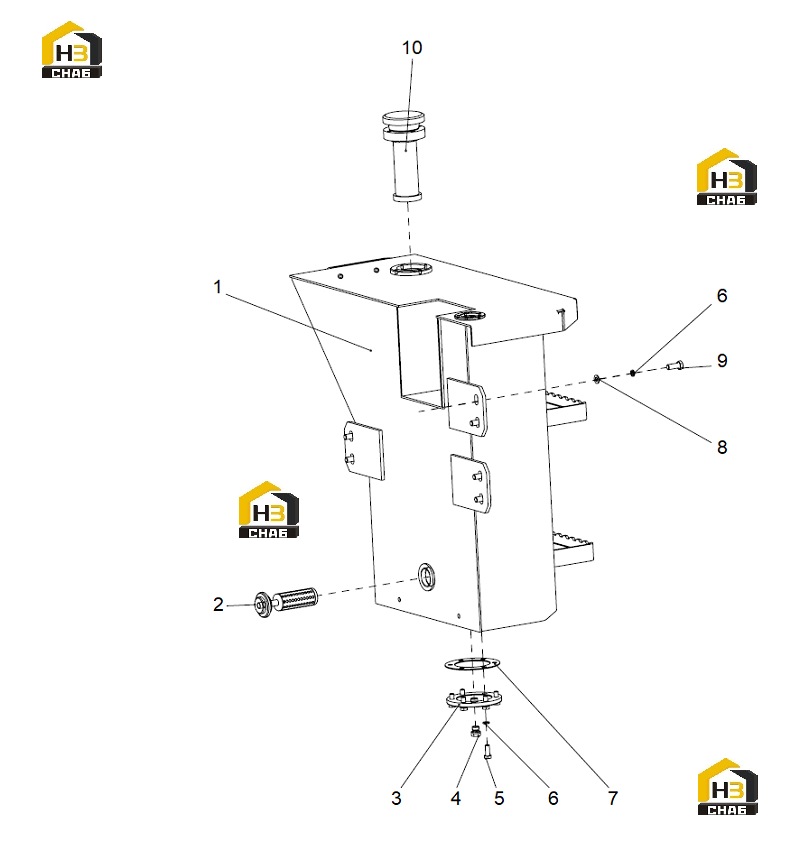

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:fuel tank

Каталожный номер:04D0183

Комплект:1

Примечание:-

№ на схеме:2

Наименование:oil filter assembly

Каталожный номер:60C0111

Комплект:1

Примечание:-

№ на схеме:3

Наименование:flange

Каталожный номер:52A0494

Комплект:1

Примечание:-

№ на схеме:4

Наименование:bolt

Каталожный номер:03B0372

Комплект:1

Примечание:M16X1.5

№ на схеме:5

Наименование:bolt

Каталожный номер:00B0028

Комплект:6

Примечание:M10X25

№ на схеме:6

Наименование:washer

Каталожный номер:06B0003

Комплект:12

Примечание:10

№ на схеме:7

Наименование:washer

Каталожный номер:14B0073

Комплект:1

Примечание:-

№ на схеме:8

Наименование:washer

Каталожный номер:06B0004

Комплект:6

Примечание:10

№ на схеме:9

Наименование:bolt

Каталожный номер:00B0031

Комплект:6

Примечание:M12X30

№ на схеме:10

Наименование:filter

Каталожный номер:60C0117

Комплект:1

Примечание:-
