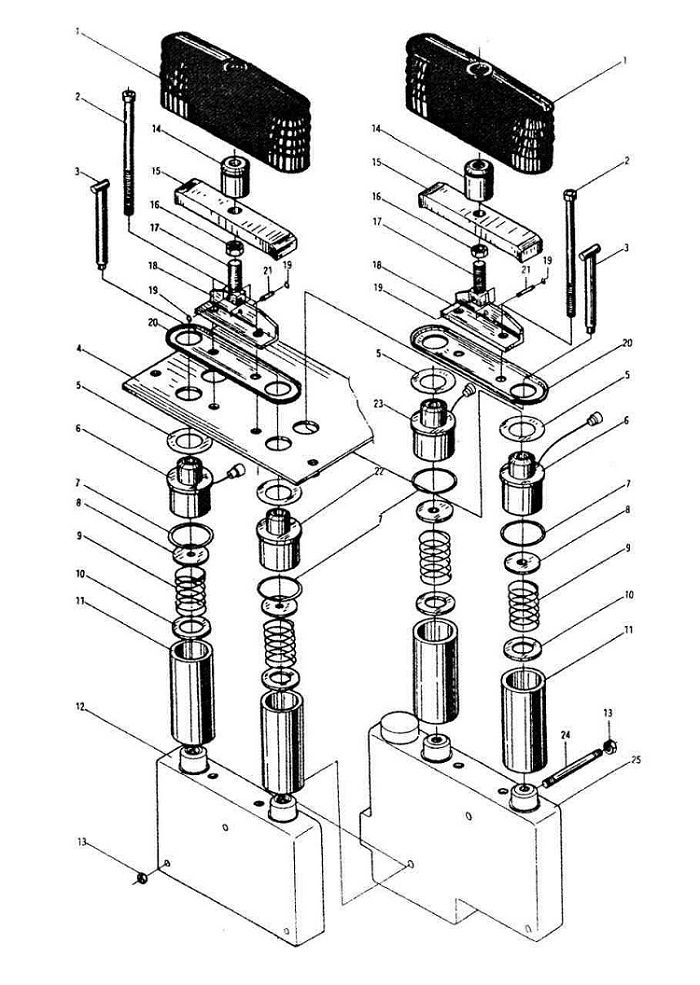

УПРАВЛЯЮЩИЙ КЛАПАН

← ШЕСТЕРЕННЫЙ НАСОС МНОГОХОДОВОЙ КЛАПАН →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Резиновый колпачок

Каталожный номер:DJS-5.02

Комплект:2

Примечание:

№ на схеме:2

Наименование:Винт М8х105

Каталожный номер:GB70-85

Комплект:4

Примечание:

№ на схеме:3

Наименование:Штифт

Каталожный номер:DJS-5.04

Комплект:4

Примечание:

№ на схеме:4

Наименование:Пластина

Каталожный номер:DJS-5.07

Комплект:1

Примечание:

№ на схеме:5

Наименование:Уплотнительная шайба

Каталожный номер:DJS-1.05

Комплект:4

Примечание:

№ на схеме:6

Наименование:Электромагнит

Каталожный номер:DJS-5.05

Комплект:2

Примечание:

№ на схеме:7

Наименование:Шайба

Каталожный номер:DJS-5.13

Комплект:4

Примечание:

№ на схеме:8

Наименование:Клемма

Каталожный номер:DJS-5.08

Комплект:4

Примечание:

№ на схеме:9

Наименование:Пружина

Каталожный номер:DJS-5.10

Комплект:4

Примечание:

№ на схеме:10

Наименование:Шайба

Каталожный номер:DJS-5.11

Комплект:4

Примечание:

№ на схеме:11

Наименование:Втулка

Каталожный номер:DJS-5.09

Комплект:4

Примечание:

№ на схеме:12

Наименование:Клапан наклона

Каталожный номер:DJS-1.00

Комплект:1

Примечание:

№ на схеме:13

Наименование:Гайка М8

Каталожный номер:GB6170-86

Комплект:6

Примечание:

№ на схеме:14

Наименование:Гайка

Каталожный номер:DJS-5.01

Комплект:2

Примечание:

№ на схеме:15

Наименование:Планка

Каталожный номер:DJS-5.03

Комплект:2

Примечание:

№ на схеме:16

Наименование:Гайка

Каталожный номер:DJS-5.16

Комплект:2

Примечание:

№ на схеме:17

Наименование:Болт

Каталожный номер:DJS-5.17

Комплект:2

Примечание:

№ на схеме:18

Наименование:Кронштейн

Каталожный номер:DJS-5.14

Комплект:2

Примечание:

№ на схеме:19

Наименование:Стопорное кольцо

Каталожный номер:GB894.1-86

Комплект:4

Примечание:

№ на схеме:20

Наименование:Резиновое седло

Каталожный номер:DJS-5.06

Комплект:2

Примечание:

№ на схеме:21

Наименование:Шплинт

Каталожный номер:DJS-5.15

Комплект:2

Примечание:

№ на схеме:22

Наименование:Втулка

Каталожный номер:DJS-5.12

Комплект:1

Примечание:

№ на схеме:23

Наименование:Электромагнит

Каталожный номер:DJS-5.18

Комплект:1

Примечание:

№ на схеме:24

Наименование:Болт

Каталожный номер:DJS-4.01

Комплект:3

Примечание:

№ на схеме:25

Наименование:Узел тарельчатого клапана

Каталожный номер:DJS-2.00

Комплект:1

Примечание:
