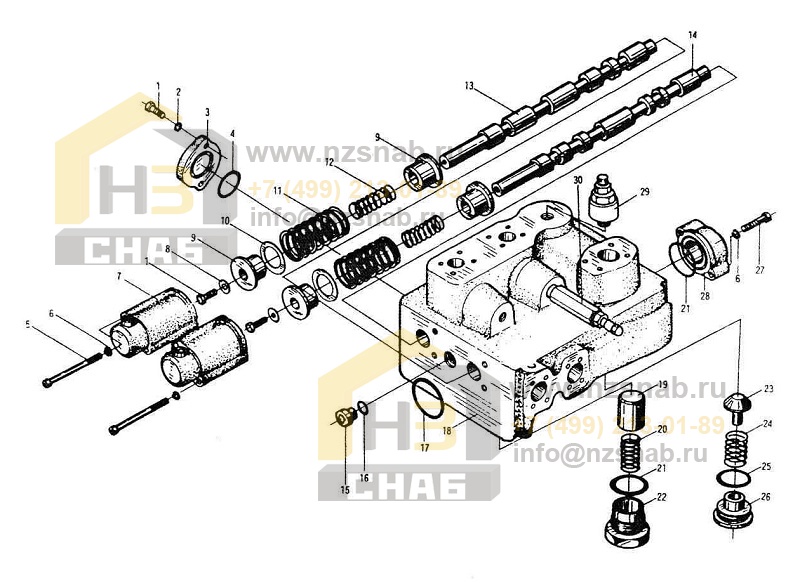

МНОГОХОДОВОЙ КЛАПАН

← УПРАВЛЯЮЩИЙ КЛАПАН КЛАПАН УВЕЛИЧЕНИЯ ПОДАЧИ →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Болт М12х20

Каталожный номер:GB30-76

Комплект:4

Примечание:

№ на схеме:2

Наименование:Шайба 12

Каталожный номер:GB93-87

Комплект:2

Примечание:

№ на схеме:3

Наименование:Крышка

Каталожный номер:D32-11

Комплект:1

Примечание:

№ на схеме:4

Наименование:Кольцо 45х3,1

Каталожный номер:GB1235-76

Комплект:1

Примечание:

№ на схеме:5

Наименование:Винт М10х100

Каталожный номер:GB70-85

Комплект:4

Примечание:

№ на схеме:6

Наименование:Шайба 10

Каталожный номер:GB93-76

Комплект:8

Примечание:

№ на схеме:7

Наименование:Передняя крышка

Каталожный номер:D32-5

Комплект:2

Примечание:

№ на схеме:8

Наименование:Шайба 12

Каталожный номер:GB97.1-85

Комплект:2

Примечание:

№ на схеме:9

Наименование:Стопорная пружина

Каталожный номер:D32-6

Комплект:4

Примечание:

№ на схеме:10

Наименование:Вкладыш

Каталожный номер:D32-9

Комплект:2

Примечание:

№ на схеме:11

Наименование:Пружина

Каталожный номер:D32-8

Комплект:2

Примечание:

№ на схеме:12

Наименование:Пружина

Каталожный номер:D32-7

Комплект:2

Примечание:

№ на схеме:13

Наименование:Рычаг управления наклоном

Каталожный номер:D32-12

Комплект:1

Примечание:

№ на схеме:14

Наименование:Рычаг управления подъемом

Каталожный номер:D32-2

Комплект:1

Примечание:

№ на схеме:15

Наименование:Заглушка

Каталожный номер:D32-3

Комплект:1

Примечание:

№ на схеме:16

Наименование:Кольцо 20х2,4

Каталожный номер:GB1235-76

Комплект:1

Примечание:

№ на схеме:17

Наименование:Кольцо 60х3,1

Каталожный номер:GB1235-76

Комплект:2

Примечание:

№ на схеме:18

Наименование:Корпус

Каталожный номер:D32-4

Комплект:1

Примечание:

№ на схеме:19

Наименование:Впускной клапан

Каталожный номер:D32-15

Комплект:1

Примечание:

№ на схеме:20

Наименование:Пружина

Каталожный номер:D32-14

Комплект:1

Примечание:

№ на схеме:21

Наименование:Кольцо 50х3,1

Каталожный номер:GB1235-76

Комплект:3

Примечание:

№ на схеме:22

Наименование:Крышка впускного клапана

Каталожный номер:D32-13

Комплект:1

Примечание:

№ на схеме:23

Наименование:Контрольный клапан

Каталожный номер:D32-17

Комплект:3

Примечание:

№ на схеме:24

Наименование:Пружина

Каталожный номер:D32-16

Комплект:3

Примечание:

№ на схеме:25

Наименование:Кольцо 44х3,5

Каталожный номер:GB1235-76

Комплект:3

Примечание:

№ на схеме:26

Наименование:Крышка клапана

Каталожный номер:D32-19

Комплект:3

Примечание:

№ на схеме:27

Наименование:Винт М10х45

Каталожный номер:GB70-85

Комплект:4

Примечание:

№ на схеме:28

Наименование:Крышка

Каталожный номер:D32-1

Комплект:2

Примечание:

№ на схеме:29

Наименование:Предохранительный клапан

Каталожный номер:D32.2a D32.1

Комплект:1 1

Примечание:

№ на схеме:30

Наименование:Предохранительный клапан

Каталожный номер:D32.1

Комплект:1

Примечание:
