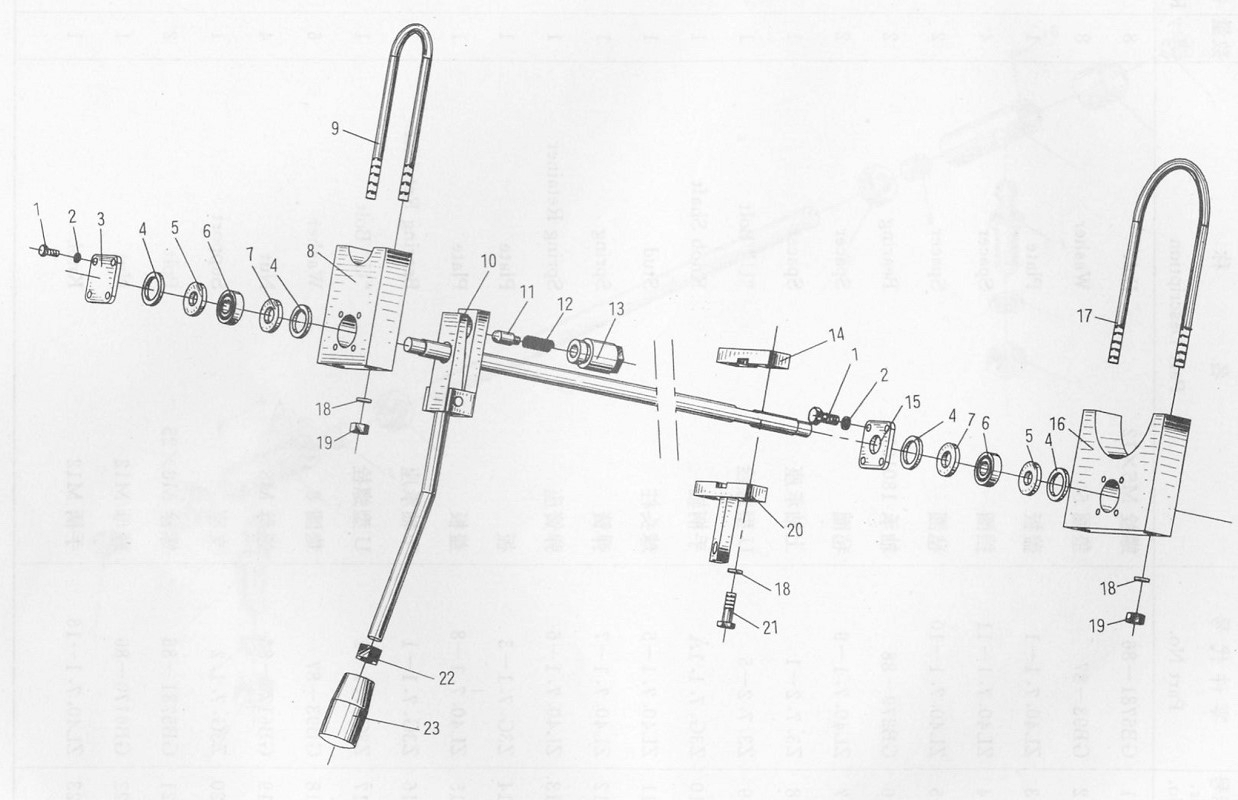

Upper Mechanism

← Transmission Propulsion Link Rod →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M5x12

Каталожный номер:GB5781-86

Комплект:8

Примечание:

№ на схеме:2

Наименование:Washer 5

Каталожный номер:GB93-87

Комплект:8

Примечание:

№ на схеме:3

Наименование:Plate

Каталожный номер:ZL4.0.7.1-1

Комплект:1

Примечание:

№ на схеме:4

Наименование:Spacer

Каталожный номер:ZL40.7.1-11

Комплект:4

Примечание:

№ на схеме:5

Наименование:Spacer

Каталожный номер:ZL40.7.1-10

Комплект:2

Примечание:

№ на схеме:6

Наименование:Bearing 18101

Каталожный номер:GB279-88

Комплект:2

Примечание:

№ на схеме:7

Наименование:Spacer

Каталожный номер:ZL40.7.1-9

Комплект:2

Примечание:

№ на схеме:8

Наименование:Spacer

Каталожный номер:Z3.7.2-1

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt 'U'

Каталожный номер:Z3.7.2-5

Комплект:1

Примечание:

№ на схеме:10

Наименование:Knob Shaft

Каталожный номер:Z3G.7.1.1A

Комплект:1

Примечание:

№ на схеме:11

Наименование:Stud

Каталожный номер:ZL40.7.1-5

Комплект:1

Примечание:

№ на схеме:12

Наименование:Spring

Каталожный номер:ZL40.7.1-7

Комплект:1

Примечание:

№ на схеме:13

Наименование:Spring Retainer

Каталожный номер:ZL40.7.1-6

Комплект:1

Примечание:

№ на схеме:14

Наименование:Plate

Каталожный номер:Z3G.7.1-3

Комплект:1

Примечание:

№ на схеме:15

Наименование:Plate

Каталожный номер:ZL40.7.1-8

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bearing Retainer

Каталожный номер:Z3G.7.1-1

Комплект:1

Примечание:

№ на схеме:17

Наименование:'U' Bolt

Каталожный номер:Z3G.7.1-2

Комплект:1

Примечание:

№ на схеме:18

Наименование:Washer 8

Каталожный номер:GB93-87

Комплект:6

Примечание:

№ на схеме:19

Наименование:Nut M8

Каталожный номер:GB6170-86

Комплект:4

Примечание:

№ на схеме:20

Наименование:Support

Каталожный номер:Z3G.7.1.2

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt M8x25

Каталожный номер:GB5781-86

Комплект:2

Примечание:

№ на схеме:22

Наименование:Nut M12

Каталожный номер:GB6170-86

Комплект:1

Примечание:

№ на схеме:23

Наименование:Knob M12

Каталожный номер:ZL40.7.1-16

Комплект:1

Примечание:
