Link Rod

← Upper Mechanism Link Mechanism →

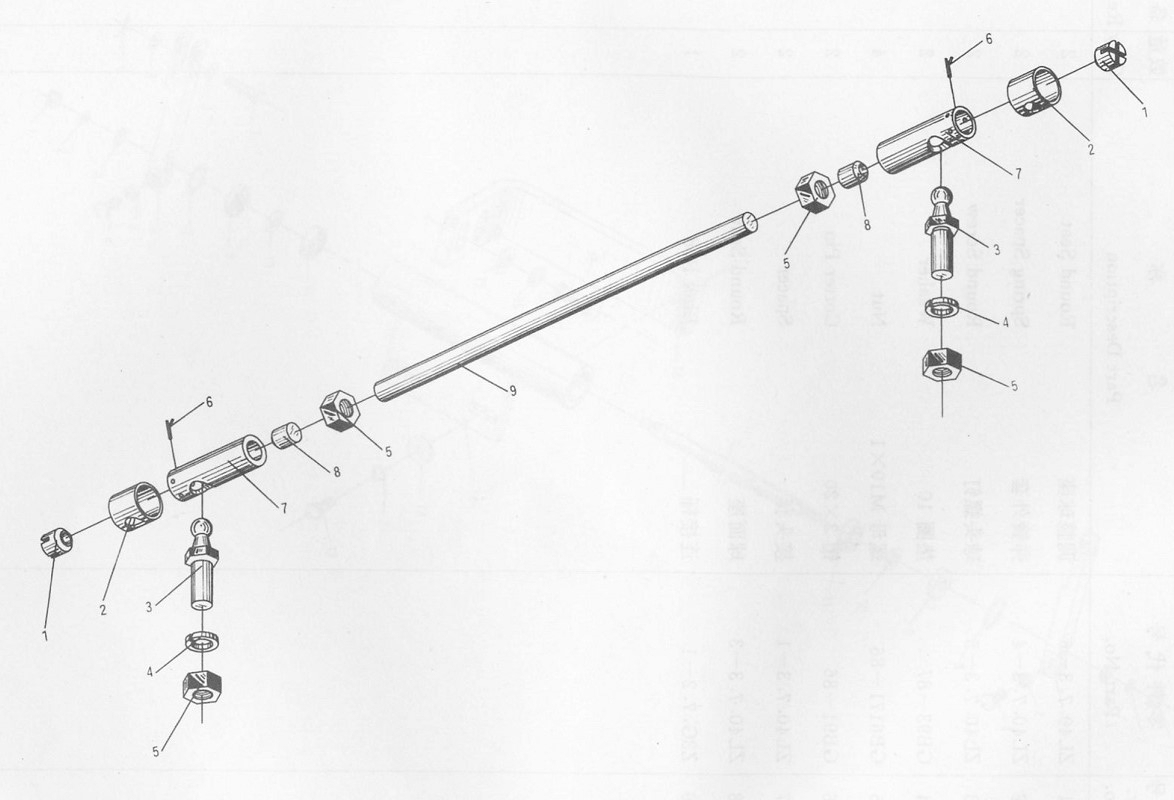

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Round Seat

Каталожный номер:ZL40.7.3-6

Комплект:2

Примечание:

№ на схеме:2

Наименование:Spring Spacer

Каталожный номер:ZL40.7.3-4

Комплект:2

Примечание:

№ на схеме:3

Наименование:Round Screw

Каталожный номер:ZL40.7.3-5

Комплект:2

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:GB93-87

Комплект:2

Примечание:

№ на схеме:5

Наименование:Nut

Каталожный номер:GB6171-86

Комплект:4

Примечание:

№ на схеме:6

Наименование:Cotter Pin

Каталожный номер:GB91-86

Комплект:2

Примечание:

№ на схеме:7

Наименование:Spacer

Каталожный номер:ZL40.7.3-1

Комплект:2

Примечание:

№ на схеме:8

Наименование:Round Seat

Каталожный номер:ZL40.7.3-3

Комплект:2

Примечание:

№ на схеме:9

Наименование:Link Rod

Каталожный номер:Z3G.7.2-1

Комплект:1

Примечание:
