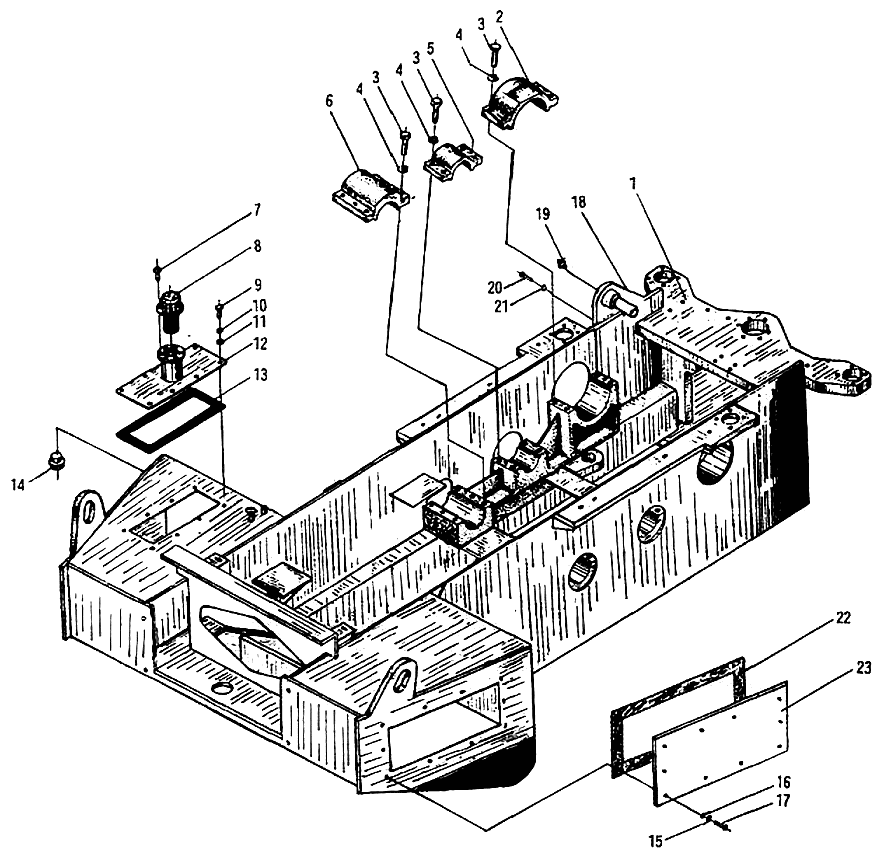

Задняя рама/Rear Frame

← Поворотное соединение/Articulate Device Вибрационный барабан/Vibratory Drum YZ10J →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rear frame

Каталожный номер:YZ12JA.1.1

Комплект:1

Примечание:

№ на схеме:1

Наименование:Rear frame

Каталожный номер:YZ14JG.1.1

Комплект:1

Примечание:

№ на схеме:1

Наименование:Rear frame

Каталожный номер:YZ14JA.1.1

Комплект:1

Примечание:

№ на схеме:2

Наименование:Shaft bracket

Каталожный номер:YZ10B.1-2

Комплект:2

Примечание:

№ на схеме:3

Наименование:Bolt M20X70-8.8-Zn.D

Каталожный номер:GB5782-86

Комплект:28

Примечание:

№ на схеме:4

Наименование:Washer 20

Каталожный номер:GB93-87

Комплект:28

Примечание:

№ на схеме:5

Наименование:Shaft bracket

Каталожный номер:YZ10B.1-3

Комплект:2

Примечание:

№ на схеме:6

Наименование:Shaft bracket

Каталожный номер:YZ10B.1-4

Комплект:2

Примечание:

№ на схеме:7

Наименование:Screw M4X12

Каталожный номер:GB67-85

Комплект:6

Примечание:

№ на схеме:8

Наименование:Hydr air strainer

Каталожный номер:QUQ2

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt M8X30-8.8-Zn.D

Каталожный номер:GB5783-86

Комплект:6

Примечание:

№ на схеме:10

Наименование:Washer 8

Каталожный номер:GB93-87

Комплект:6

Примечание:

№ на схеме:11

Наименование:Washer 8-140HV

Каталожный номер:GB97.1-87

Комплект:6

Примечание:

№ на схеме:12

Наименование:Cover

Каталожный номер:YZ10.8.5.1A

Комплект:1

Примечание:

№ на схеме:13

Наименование:Gasket

Каталожный номер:YZ10.8.5-1

Комплект:1

Примечание:

№ на схеме:14

Наименование:Plug Z1

Каталожный номер:YZ10.8.5.3

Комплект:1

Примечание:

№ на схеме:15

Наименование:Washer 8

Каталожный номер:GB93-87

Комплект:10

Примечание:

№ на схеме:16

Наименование:Washer 8.140HV

Каталожный номер:GB97.1-87

Комплект:10

Примечание:

№ на схеме:17

Наименование:Bolt M8X15-8.8Zn.D

Каталожный номер:GB5783-86

Комплект:10

Примечание:

№ на схеме:18

Наименование:Bracket

Каталожный номер:YZ10B.1.3

Комплект:1

Примечание:

№ на схеме:19

Наименование:Grease cup M10X1

Каталожный номер:GB1152-89

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt M10X30-Zn.D

Каталожный номер:GB5783-86

Комплект:8

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:GB93-87

Комплект:8

Примечание:

№ на схеме:22

Наименование:Gasket

Каталожный номер:YZ14JA.1-2

Комплект:1

Примечание:

№ на схеме:23

Наименование:Cover

Каталожный номер:YZ14JA.1-1

Комплект:1

Примечание:
