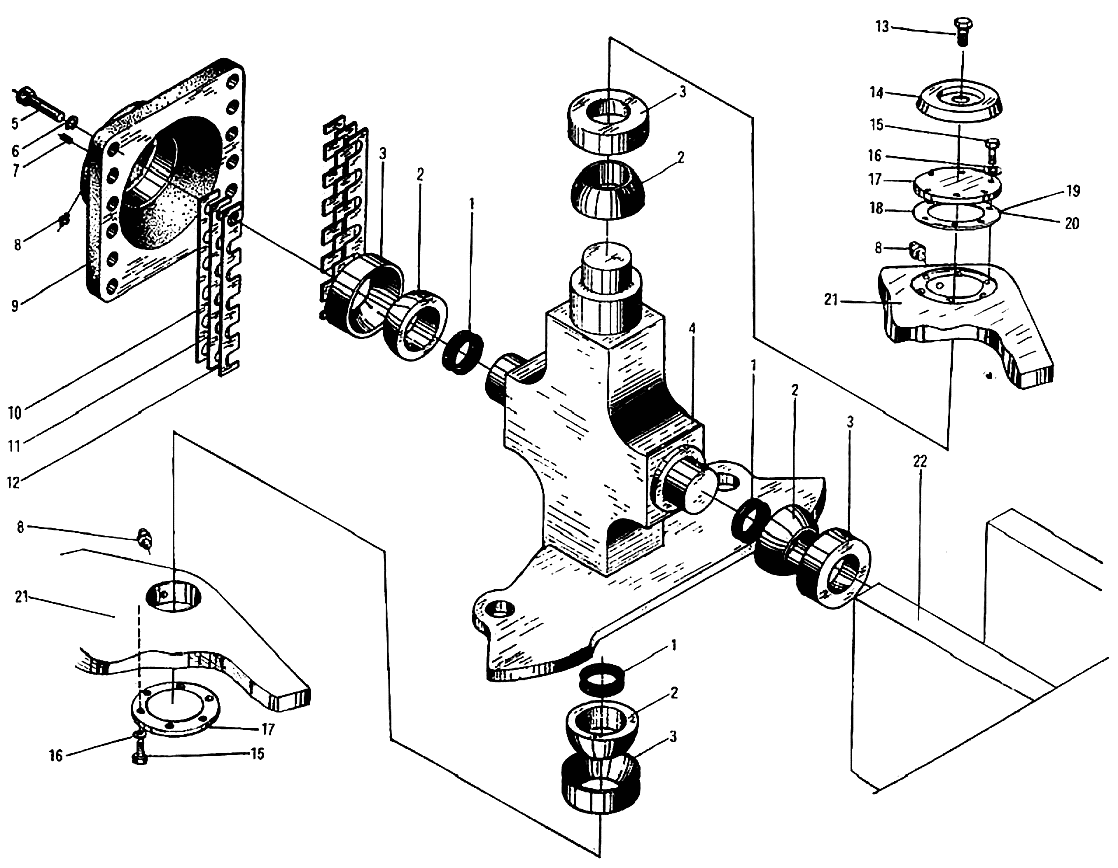

Поворотное соединение/Articulate Device

← Рама/Drum Frame Задняя рама/Rear Frame →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:V-ring

Каталожный номер:YZ10.1-10

Комплект:3

Примечание:

№ на схеме:2

Наименование:Bearing, inner ring

Каталожный номер:YZ10.1.3-2

Комплект:4

Примечание:

№ на схеме:3

Наименование:Bearing, outer ring

Каталожный номер:YZ10.1.3-1

Комплект:4

Примечание:

№ на схеме:4

Наименование:Steering hitch

Каталожный номер:YZ10B.1.7

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt M20X80-8.8-Zn.D

Каталожный номер:GB5782-86

Комплект:12

Примечание:

№ на схеме:6

Наименование:Washer 20

Каталожный номер:GB93-87

Комплект:12

Примечание:

№ на схеме:7

Наименование:Screw M12X12-33H

Каталожный номер:GB77-85

Комплект:3

Примечание:

№ на схеме:8

Наименование:Grease cup M10X1

Каталожный номер:GB1152-89

Комплект:3

Примечание:

№ на схеме:9

Наименование:Cover

Каталожный номер:YZ10B.1-7

Комплект:1

Примечание:

№ на схеме:10

Наименование:Gasket

Каталожный номер:YZ10.1-2

Комплект:7

Примечание:

№ на схеме:11

Наименование:Gasket

Каталожный номер:YZ10.1-3

Комплект:7

Примечание:

№ на схеме:12

Наименование:Gasket

Каталожный номер:YZ10.1-4

Комплект:7

Примечание:

№ на схеме:13

Наименование:Bolt M8X12-4.8Zn.D

Каталожный номер:GB5781-86

Комплект:1

Примечание:

№ на схеме:14

Наименование:Cover

Каталожный номер:YZ10.1-9

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt M12X35-8.8-Zn.D

Каталожный номер:GB5783-86

Комплект:12

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:GB93-87

Комплект:12

Примечание:

№ на схеме:17

Наименование:Cover

Каталожный номер:YZ10.1-8

Комплект:2

Примечание:

№ на схеме:18

Наименование:Gasket

Каталожный номер:YZ10.1-7

Комплект:6

Примечание:

№ на схеме:19

Наименование:Gasket

Каталожный номер:YZ10.1-6

Комплект:6

Примечание:

№ на схеме:20

Наименование:Gasket

Каталожный номер:YZ10.1-5

Комплект:6

Примечание:

№ на схеме:21

Наименование:Rear frame

Каталожный номер:YZ12JA.1.1

Комплект:1

Примечание:

№ на схеме:21

Наименование:Rear frame

Каталожный номер:YZ14JG.1.1

Комплект:1

Примечание:

№ на схеме:21

Наименование:Rear frame

Каталожный номер:YZ14JA.1.1

Комплект:1

Примечание:

№ на схеме:22

Наименование:Drum frame

Каталожный номер:YZ10J.1.1

Комплект:1

Примечание:

№ на схеме:22

Наименование:Drum frame

Каталожный номер:YZ12J.1.1

Комплект:1

Примечание:

№ на схеме:22

Наименование:Drum frame

Каталожный номер:YZ14J.1.1

Комплект:1

Примечание:
