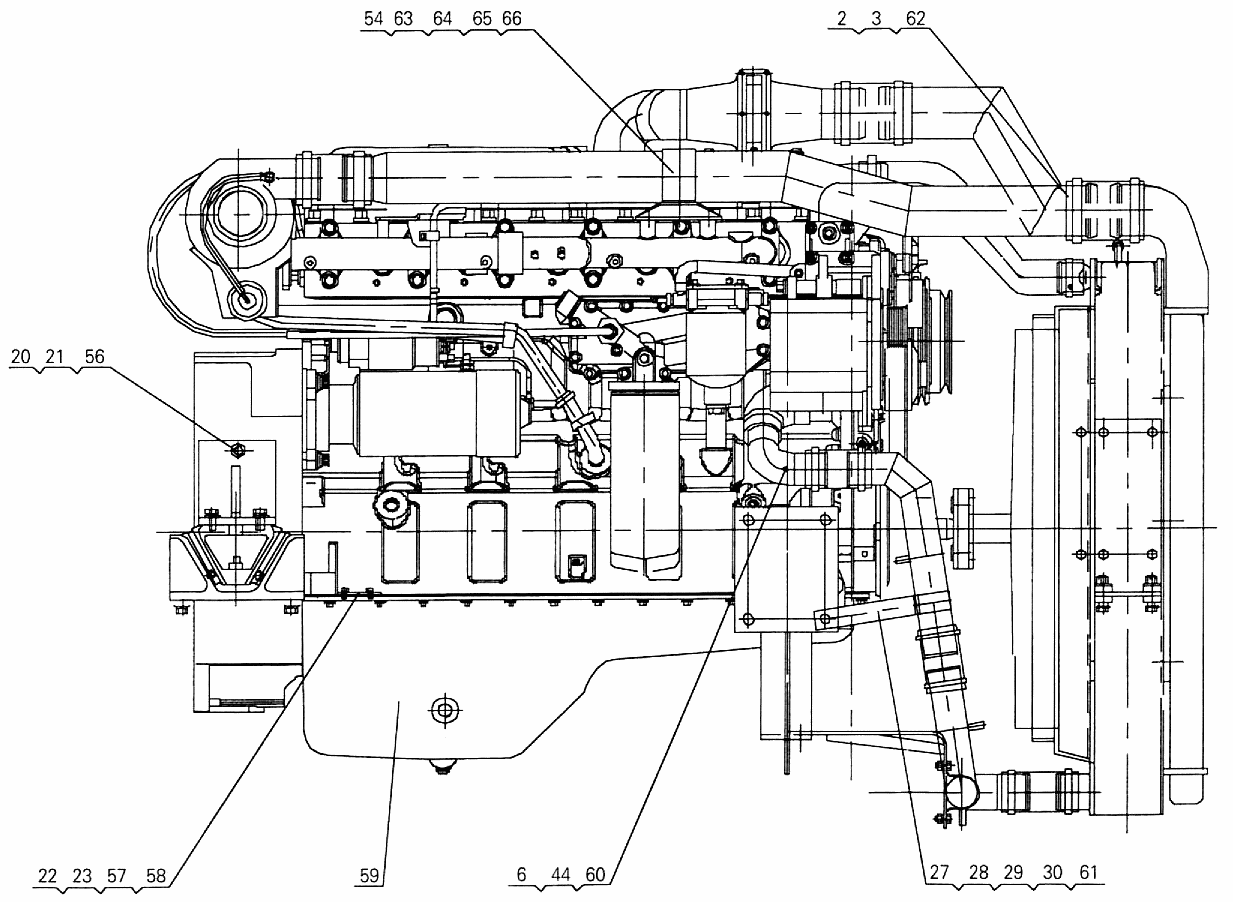

Двигатель/Engine setup III XZ30K.45

← Двигатель/Engine setup II XZ30K.45 Топливный бак/Fuel Tank XZ16K.46A →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:2

Наименование:T-hoop d92

Каталожный номер:11210550

Комплект:6

Примечание:

№ на схеме:3

Наименование:Rubber pipe d80 L=120

Каталожный номер:11211169

Комплект:3

Примечание:

№ на схеме:6

Наименование:Hoop d44~d064

Каталожный номер:11210186

Комплект:8

Примечание:

№ на схеме:20

Наименование:Bolt M14X1.5X30

Каталожный номер:10410288

Комплект:6

Примечание:

№ на схеме:21

Наименование:Washer 14

Каталожный номер:10440025

Комплект:6

Примечание:

№ на схеме:22

Наименование:Washer 12

Каталожный номер:10440010

Комплект:10

Примечание:

№ на схеме:23

Наименование:Washer 12

Каталожный номер:10440012

Комплект:10

Примечание:

№ на схеме:27

Наименование:Elbow plate

Каталожный номер:03000194

Комплект:2

Примечание:

№ на схеме:28

Наименование:Washer 8

Каталожный номер:10440001

Комплект:16

Примечание:

№ на схеме:29

Наименование:Bolt M8X20

Каталожный номер:10410011

Комплект:16

Примечание:

№ на схеме:30

Наименование:Nut M8

Каталожный номер:10430001

Комплект:9

Примечание:

№ на схеме:44

Наименование:Rubber piped50L=120

Каталожный номер:11211145

Комплект:2

Примечание:

№ на схеме:54

Наименование:Nut M10

Каталожный номер:10430004

Комплект:6

Примечание:

№ на схеме:56

Наименование:Right-back bracket

Каталожный номер:03000209

Комплект:1

Примечание:

№ на схеме:57

Наименование:Relay's bracket

Каталожный номер:03745006

Комплект:1

Примечание:

№ на схеме:58

Наименование:Bolt M12X25

Каталожный номер:10420004

Комплект:2

Примечание:

№ на схеме:59

Наименование:Engine

Каталожный номер:10000052

Комплект:1

Примечание:

№ на схеме:60

Наименование:Water pipe II

Каталожный номер:03602088

Комплект:1

Примечание:

№ на схеме:61

Наименование:Water pipe's bracket

Каталожный номер:03602176

Комплект:1

Примечание:

№ на схеме:62

Наименование:Air cooler input tubing I

Каталожный номер:03403042

Комплект:1

Примечание:

№ на схеме:63

Наименование:Bracket

Каталожный номер:03403047

Комплект:1

Примечание:

№ на схеме:64

Наименование:Pipe clip

Каталожный номер:03403048

Комплект:1

Примечание:

№ на схеме:65

Наименование:Bolt M10X20

Каталожный номер:10420002

Комплект:4

Примечание:

№ на схеме:66

Наименование:Washer 10

Каталожный номер:10440006

Комплект:4

Примечание:
