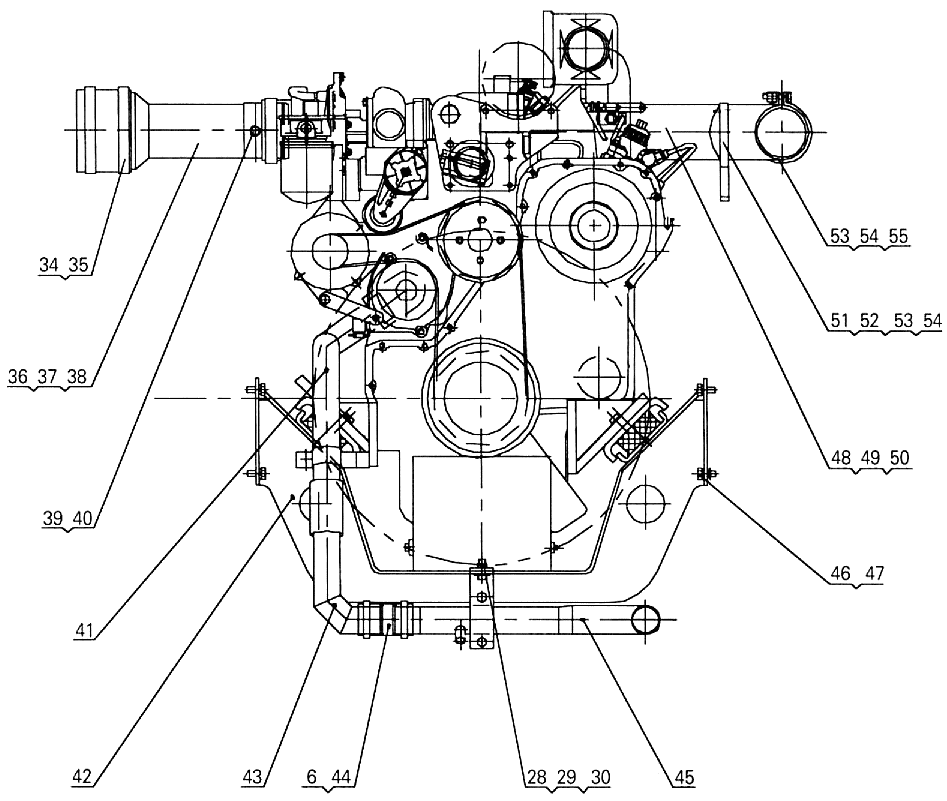

Двигатель/Engine setup II XZ30K.45

← Двигатель/Engine setup I XZ30K.45 Двигатель/Engine setup III XZ30K.45 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:6

Наименование:Hoop d44~d064

Каталожный номер:11210186

Комплект:8

Примечание:

№ на схеме:28

Наименование:Washer 8

Каталожный номер:10440001

Комплект:16

Примечание:

№ на схеме:29

Наименование:Bolt M8X20

Каталожный номер:10410011

Комплект:16

Примечание:

№ на схеме:30

Наименование:Nut M8

Каталожный номер:10430001

Комплект:9

Примечание:

№ на схеме:34

Наименование:Rubber pipe d140 L=100

Каталожный номер:11211249

Комплект:1

Примечание:

№ на схеме:35

Наименование:T-hoop d152.4

Каталожный номер:11411760

Комплект:2

Примечание:

№ на схеме:36

Наименование:Rubber pipe d100 L=80

Каталожный номер:11210539

Комплект:1

Примечание:

№ на схеме:37

Наименование:Changed pipe

Каталожный номер:03403037

Комплект:1

Примечание:

№ на схеме:38

Наименование:T-hoop d117

Каталожный номер:11210565

Комплект:2

Примечание:

№ на схеме:39

Наименование:Rubber pipe

Каталожный номер:11211652

Комплект:1

Примечание:

№ на схеме:40

Наименование:T-hoop d16-d25

Каталожный номер:11210350

Комплект:2

Примечание:

№ на схеме:41

Наименование:Water pipe III

Каталожный номер:03602090

Комплект:1

Примечание:

№ на схеме:42

Наименование:Engine's front bracket

Каталожный номер:03602082

Комплект:1

Примечание:

№ на схеме:43

Наименование:Water pipe I

Каталожный номер:03602086

Комплект:1

Примечание:

№ на схеме:44

Наименование:Rubber piped50L=120

Каталожный номер:11211145

Комплект:2

Примечание:

№ на схеме:45

Наименование:Water pipe IV

Каталожный номер:03602095

Комплект:1

Примечание:

№ на схеме:46

Наименование:Holt M16X35

Каталожный номер:10410006

Комплект:8

Примечание:

№ на схеме:47

Наименование:Washer 16

Каталожный номер:10440002

Комплект:8

Примечание:

№ на схеме:48

Наименование:Air output pipe

Каталожный номер:03403033

Комплект:1

Примечание:

№ на схеме:49

Наименование:Gasket

Каталожный номер:03400180

Комплект:1

Примечание:

№ на схеме:50

Наименование:Air output pipe II

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:51

Наименование:Hoop

Каталожный номер:03000175

Комплект:1

Примечание:

№ на схеме:52

Наименование:Elbow plate

Каталожный номер:03000213

Комплект:1

Примечание:

№ на схеме:53

Наименование:Bolt M10X40

Каталожный номер:10410022

Комплект:2

Примечание:

№ на схеме:54

Наименование:Nut M10

Каталожный номер:10430004

Комплект:6

Примечание:

№ на схеме:55

Наименование:Hoop

Каталожный номер:03001122

Комплект:1

Примечание:
