Steering Link 30021682

Steering Link 30021682

← Frames 2CW005 Drum 2ЕА032 →

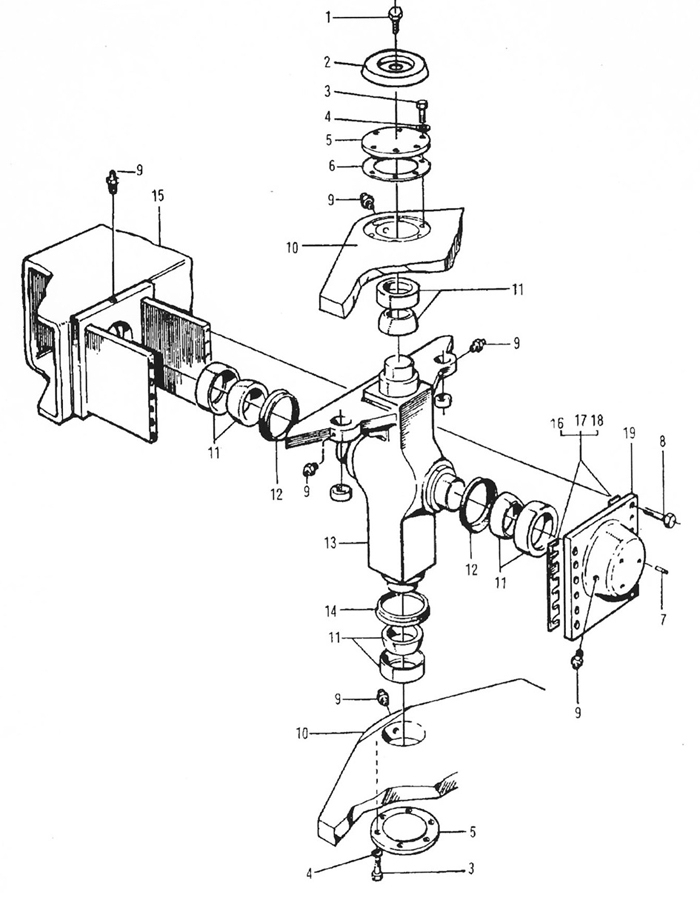

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:
Наименование:Без названия
Каталожный номер:
Комплект:
Примечание:
0 ₽
шт
№ на схеме:1
Наименование:Bolt
Каталожный номер:CO-2240
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Cover
Каталожный номер:34H018
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Bolt
Каталожный номер:CO-0720
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:C4-3240
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Cover
Каталожный номер:2F0020
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Shim
Каталожный номер:2F0015
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt
Каталожный номер:CO-7840
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Screw
Каталожный номер:C2-5480
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Grease nipple
Каталожный номер:A5-3110
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Tractor frame
Каталожный номер:30020810
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bearing
Каталожный номер:C9-2960
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:V-ring
Каталожный номер:2B1160
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Link
Каталожный номер:30021682
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:V-ring
Каталожный номер:2F0010
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Drum frame
Каталожный номер:30020960
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Shim
Каталожный номер:2F1200
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Shim
Каталожный номер:2F1205
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Shim
Каталожный номер:2F1210
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Cover
Каталожный номер:2F0034
Комплект:1
Примечание:
