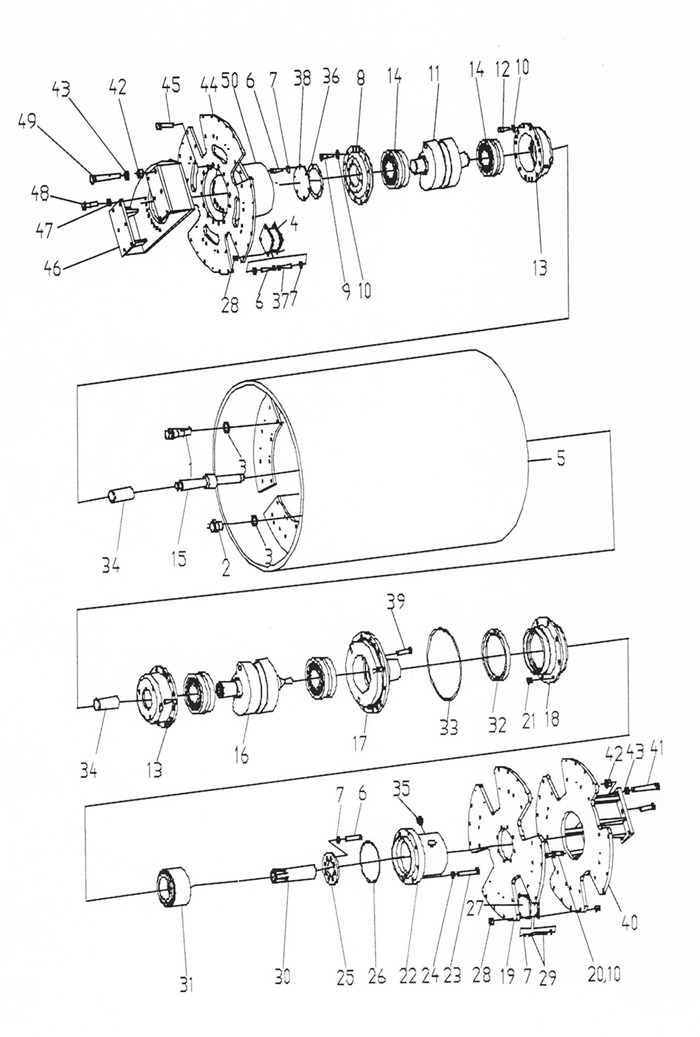

Drum 2ЕА032

← Steering Link 30021682 Drum 30020080 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Oil lever glass

Каталожный номер:302120

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plug

Каталожный номер:2B6032

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:A5-4230

Комплект:2

Примечание:

№ на схеме:4

Наименование:Shock absorber

Каталожный номер:B2-0805

Комплект:12

Примечание:

№ на схеме:5

Наименование:Drum

Каталожный номер:2EA035

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt

Каталожный номер:CO-4485

Комплект:48

Примечание:

№ на схеме:7

Наименование:Dish washer

Каталожный номер:B8-1040

Комплект:94

Примечание:

№ на схеме:8

Наименование:Bearing housing

Каталожный номер:210027

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:C0-5800

Комплект:24

Примечание:

№ на схеме:10

Наименование:Dish washer

Каталожный номер:B8-1050

Комплект:68

Примечание:

№ на схеме:11

Наименование:Eccentric shaft left

Каталожный номер:2EA041

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:C0-5560

Комплект:24

Примечание:

№ на схеме:13

Наименование:Bearing housing

Каталожный номер:210028

Комплект:2

Примечание:

№ на схеме:14

Наименование:Bearing

Каталожный номер:C9-1572

Комплект:4

Примечание:

№ на схеме:15

Наименование:Drive shaft

Каталожный номер:30020085

Комплект:1

Примечание:

№ на схеме:16

Наименование:Eccentric shaft right

Каталожный номер:2EA048

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bearing housing right

Каталожный номер:210028

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bearing housing outer

Каталожный номер:210029

Комплект:1

Примечание:

№ на схеме:19

Наименование:Mounting plate

Каталожный номер:30020090

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt

Каталожный номер:C0-6020

Комплект:80

Примечание:

№ на схеме:21

Наименование:Nut

Каталожный номер:C3-3060

Комплект:8

Примечание:

№ на схеме:22

Наименование:Motor bracket

Каталожный номер:2F1070

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt

Каталожный номер:CO-0840

Комплект:8

Примечание:

№ на схеме:24

Наименование:Washer

Каталожный номер:C4-3240

Комплект:8

Примечание:

№ на схеме:25

Наименование:Bearing cover

Каталожный номер:2B2810

Комплект:1

Примечание:

№ на схеме:26

Наименование:O-ring

Каталожный номер:A5-2690

Комплект:1

Примечание:

№ на схеме:27

Наименование:Shock absorber

Каталожный номер:B2-0806

Комплект:8

Примечание:

№ на схеме:28

Наименование:Nut

Каталожный номер:C3-2980

Комплект:80

Примечание:

№ на схеме:29

Наименование:Bolt

Каталожный номер:CO-4565

Комплект:64

Примечание:

№ на схеме:30

Наименование:Splined sleeve

Каталожный номер:2F0375

Комплект:1

Примечание:

№ на схеме:31

Наименование:Bearing

Каталожный номер:C9-1450

Комплект:1

Примечание:

№ на схеме:32

Наименование:Seal

Каталожный номер:A5-3510

Комплект:1

Примечание:

№ на схеме:33

Наименование:O-ring

Каталожный номер:A5-2760

Комплект:2

Примечание:

№ на схеме:34

Наименование:Rubber sleeve

Каталожный номер:202560

Комплект:2

Примечание:

№ на схеме:35

Наименование:Filter plug

Каталожный номер:B8-3050

Комплект:1

Примечание:

№ на схеме:36

Наименование:Paper washer

Каталожный номер:2C2790

Комплект:1

Примечание:

№ на схеме:37

Наименование:Bolt

Каталожный номер:CO-0660

Комплект:56

Примечание:

№ на схеме:38

Наименование:Cover

Каталожный номер:2C2340

Комплект:1

Примечание:

№ на схеме:39

Наименование:Screw

Каталожный номер:C2-5480

Комплект:3

Примечание:

№ на схеме:40

Наименование:Ballast plate

Каталожный номер:2F0525

Комплект:1

Примечание:

№ на схеме:41

Наименование:Bolt

Каталожный номер:CO-1000

Комплект:12

Примечание:

№ на схеме:42

Наименование:Nut

Каталожный номер:C3-3120

Комплект:24

Примечание:

№ на схеме:43

Наименование:Washer

Каталожный номер:C4-3980

Комплект:52

Примечание:

№ на схеме:44

Наименование:Drive plate

Каталожный номер:2CA060

Комплект:1

Примечание:

№ на схеме:45

Наименование:Bolt

Каталожный номер:CO-6840

Комплект:16

Примечание:

№ на схеме:46

Наименование:Bracket

Каталожный номер:2F0415

Комплект:1

Примечание:

№ на схеме:47

Наименование:Bolt

Каталожный номер:CO-6960

Комплект:16

Примечание:

№ на схеме:48

Наименование:Washer

Каталожный номер:C4-3320

Комплект:32

Примечание:

№ на схеме:49

Наименование:Bolt

Каталожный номер:CO-7930

Комплект:12

Примечание:

№ на схеме:50

Наименование:Torque hubeomps

Каталожный номер:Al-2015

Комплект:1

Примечание:
