Muffler

← Air Cleaner Assy Fuel Oil Tank →

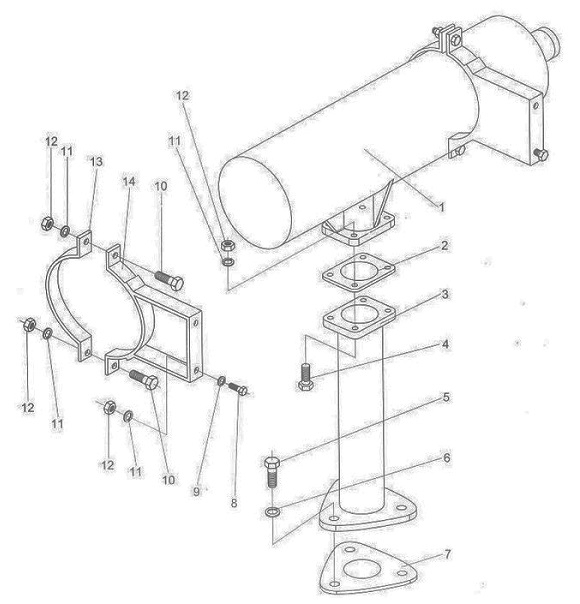

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Muffler

Каталожный номер:WZ30.1.6

Комплект:1

Примечание:

№ на схеме:2

Наименование:Seal

Каталожный номер:WZ25.I-9

Комплект:1

Примечание:

№ на схеме:3

Наименование:Joint

Каталожный номер:WZ30.1.5

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt M8 * 35

Каталожный номер:GB5783-86

Комплект:4

Примечание:

№ на схеме:5

Наименование:Bolt M12 * 30

Каталожный номер:GB5783-86

Комплект:3

Примечание:

№ на схеме:6

Наименование:Lock Washer 12

Каталожный номер:GB93-87

Комплект:3

Примечание:

№ на схеме:7

Наименование:Seal

Каталожный номер:WZ25.1-10

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt M8 * 20

Каталожный номер:GB57S1-86

Комплект:4

Примечание:

№ на схеме:9

Наименование:Washer 8

Каталожный номер:GB97.1-85

Комплект:4

Примечание:

№ на схеме:10

Наименование:Bolt M8 * 30

Каталожный номер:GB5781-86

Комплект:4

Примечание:

№ на схеме:11

Наименование:Lock Washer 8

Каталожный номер:GB93-87

Комплект:12

Примечание:

№ на схеме:12

Наименование:Nut M8

Каталожный номер:GB61.70-86

Комплект:12

Примечание:

№ на схеме:13

Наименование:Plate

Каталожный номер:WZ30.1.7-1

Комплект:2

Примечание:

№ на схеме:14

Наименование:Bracket

Каталожный номер:WZ30.1.7.1

Комплект:1

Примечание:
