Air Cleaner Assy

← Tire Rim Assy Muffler →

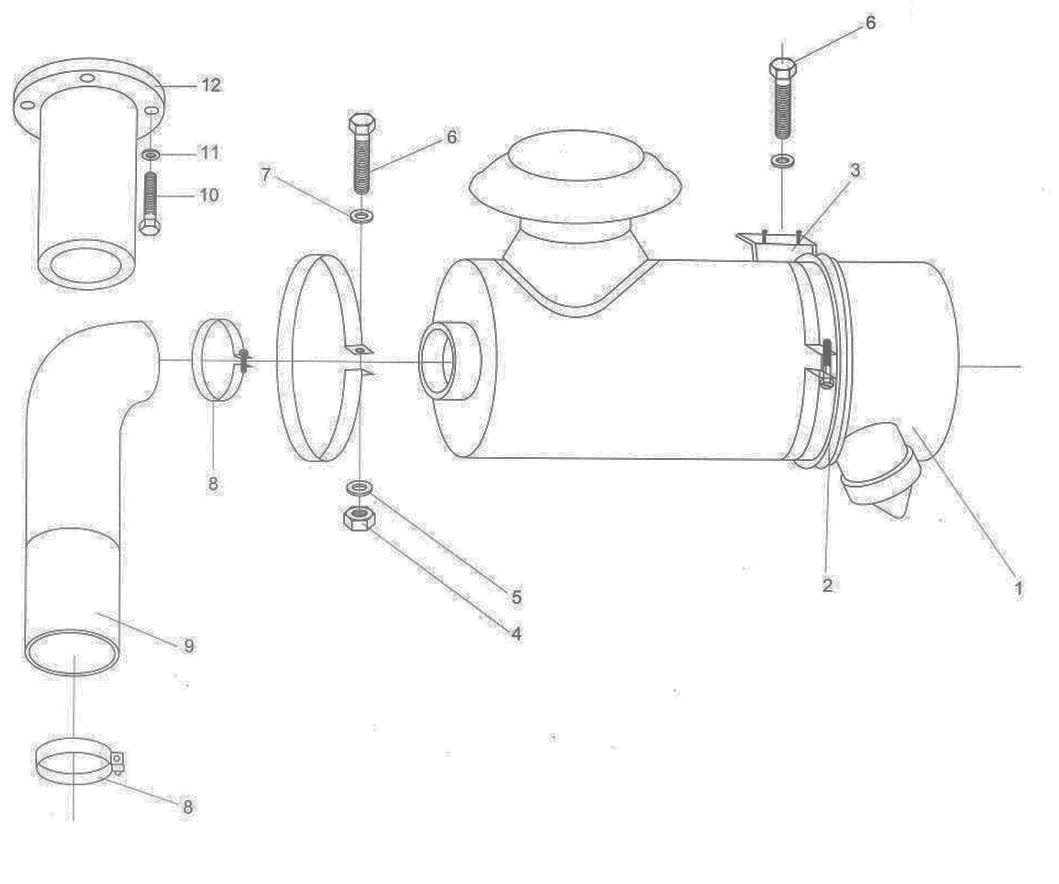

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Air Cleaner

Каталожный номер:KW1833A2

Комплект:1

Примечание:

№ на схеме:2

Наименование:Clamp

Каталожный номер:ZL20A.04-20

Комплект:2

Примечание:

№ на схеме:3

Наименование:Bracket

Каталожный номер:WZ25.04-20

Комплект:2

Примечание:

№ на схеме:4

Наименование:Nut M10

Каталожный номер:GB6170-86

Комплект:6

Примечание:

№ на схеме:5

Наименование:Lock Washer 10

Каталожный номер:GB93-87

Комплект:6

Примечание:

№ на схеме:6

Наименование:Bolt М10 x 30

Каталожный номер:GB5783-86

Комплект:6

Примечание:

№ на схеме:7

Наименование:Washer 10

Каталожный номер:GB97.I-85

Комплект:6

Примечание:

№ на схеме:8

Наименование:Clamp d70

Каталожный номер:ZBJI5001-87

Комплект:2

Примечание:

№ на схеме:9

Наименование:Hose

Каталожный номер:∅65x∅75x700

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt M8x25

Каталожный номер:GB5783-86

Комплект:4

Примечание:

№ на схеме:11

Наименование:Lock Washer 8

Каталожный номер:GB93-87

Комплект:4

Примечание:

№ на схеме:12

Наименование:WZ25.1.5

Каталожный номер:WZ25.1.5

Комплект:1

Примечание:
